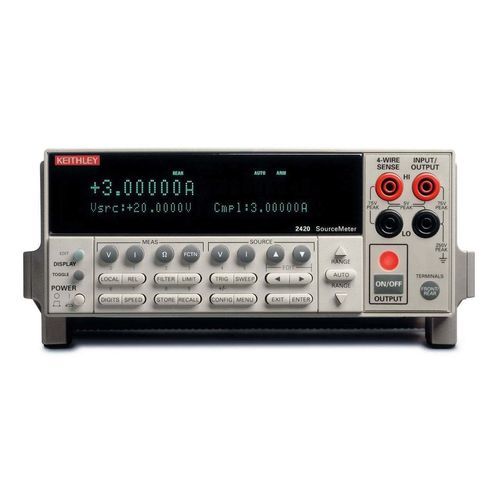

Unidade de alimentação e medição (SMU) via única 2400

GPIBde alta precisão4 quadrantes

Visão geral
A série padrão 2400 da Keithley reúne unidades Source Measure Unit (SMU) de quatro quadrantes que combinam fonte/carga de tensão e corrente com capacidades de medição de nível instrumental. Cada unidade atua como fonte DC estável e multímetro de 6½ dígitos, com baixo ruído, alta repetibilidade e leitura precisa.

Destaques

• SMU de precisão para caracterização I‑V de semicondutores, sensores e materiais
• Pode fornecer tensão ou corrente e medir ambos simultaneamente
• Design compacto de canal único para bancada e integração em rack

Capacidades de varredura integradas

• Varreduras em escada lineares
• Varreduras em escada logarítmicas
• Perfis de varredura personalizados para caracterização automatizada

Integração com sistemas de comutação

• Combine com sistemas de comutação Keithley para testes multiponto rápidos
• Aplicações típicas: dispositivos semicondutores, componentes de proteção de circuito, testes optoeletrônicos, testes de estresse acelerado

Uso em educação e laboratório

• Combina várias funções instrumentais para ensino da Lei de Ohm e medidas I‑V
• Adequado para laboratórios universitários, de pós‑graduação e bancadas de P&D

Modelos (tabela)
Colunas: Modelo / Ecrã tátil / Canais / Corrente máx. / Tensão máx. / Resolução (Corrente / Tensão) / Potência / Preço
2401. — Não — 1 — 1 A — 20 V — 1 pA / 100 nV — 20 W — US $6,380
2400 — Não — 1 — 1 A — 200 V — 1 pA / 100 nV — 20 W — US $10,000
2410. — Não — 1 — 1 A — 1100 V — 1 pA / 100 nV — 20 W — US $18,200

Software e recursos
O software KickStart permite caracterizações I‑V sem programação e exportação de resultados. Atualizações de firmware, modelos CAD, especificações detalhadas e notas de aplicação estão disponíveis para integração do sistema.

Especificações técnicas

• Envelope máximo de potência (série): 60 W DC
• Faixa de tensão (série): 100 nV a 1100 V
• Faixa de corrente (série): 1 pA a 5 A (dependendo do modelo/opção)
• Resolução de medição: 1 pA / 100 nV
• Precisão básica: 0,012 % (6,5 dígitos)
• Velocidade máxima: até 2000 leituras/s no buffer
• Interfaces: GPIB, USB, Ethernet (dependendo da configuração)
• Aplicações típicas: caracterização I‑V, testes de produção, ensino e P&D
