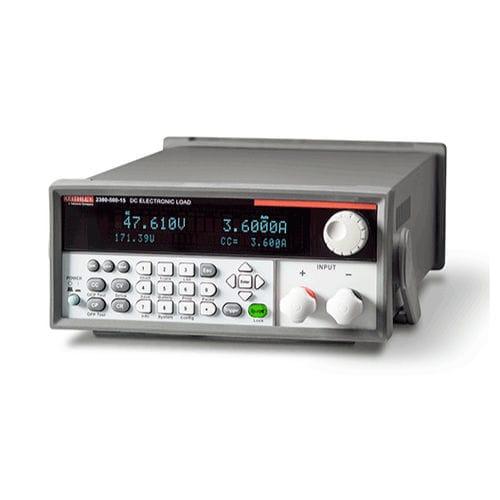

Carga eletrônica CC 2380

programávelRS-232de alto desempenho

Visão geral As cargas eletrônicas DC programáveis da série 2380 são cargas autónomas de saída única, disponíveis nos modelos de 200 W, 250 W e 750 W. Múltiplos modos de operação, ciclo dinâmico de até 25 kHz, elevada resolução e precisão de leitura de tensão/corrente e diversas opções de interface tornam a série 2380 adequada para testes de fontes de alimentação em bancada.

Destaques

• Múltiplos modos de operação: corrente constante (CC), tensão constante (CV), resistência constante (CR) e potência constante (CP) — permitem testar um equipamento em vários modos com um único instrumento.
• Alta resolução e precisão de leitura: resolução de 0,1 mV / 0,01 mA e precisão de leitura de 0,025 % / 0,05 % — garante medições fiáveis.
• Ciclagem dinâmica: modo de ciclagem dinâmica até 25 kHz com taxa de variação ajustável — valida o desempenho transitório de fontes DC sob mudanças rápidas de carga.
• Modo lista: suporta até 7 grupos de ficheiros de lista — permite execução rápida e precisa de sequências de teste complexas com eventos de sincronização internos e externos.
• Modos de teste diversos: modo de teste de bateria, simulação de carga LED, medição de tempo de subida/descida da tensão, modo de teste de proteção contra sobrecorrente/sobrepotência — cobre uma ampla variedade de aplicações.
• Funções de proteção integradas: proteção contra sobretemperatura (OTP), sobretensão (OVP), sobrecorrente (OCP), sobrepotência (OPP), proteção contra tensão reversa (RVP) — protege a DUT e o equipamento.
• Conectividade: interfaces integradas GPIB, USB, RS232 — responde a diferentes necessidades de interface de teste.

Modelos disponíveis (resumo)
Modelo | Nº de saídas | Tensão máxima | Corrente máxima | Conectividade | Modos de operação | Preço de lista
2380-120-60 | 1 | 120 V | 60 A | GPIB, USB, RS232 | CV, CC, CR, CP | US $3,290
2380-500-15 | 1 | 500 V | 15 A | GPIB, USB, RS232 | CV, CC, CR, CP | US $3,660
2380-500-30 | 1 | 500 V | 30 A | GPIB, USB, RS232 | CV, CC, CR, CP | US $6,160

Especificações técnicas

• Nome da série: 2380 series
• Potências (modelos disponíveis): 200 W, 250 W, 750 W
• Modos de operação: CV, CC, CR, CP
• Resolução leitura tensão: 0,1 mV
• Resolução leitura corrente: 0,01 mA
• Precisão leitura tensão: 0,025 %
• Precisão leitura corrente: 0,05 %
• Ciclagem dinâmica: até 25 kHz (taxa de transição ajustável)
• Modo lista: até 7 grupos de ficheiros para sincronização interna/externa
• Modos de teste especiais: teste de bateria, simulação LED, medição de tempos de subida/descida, testes de proteção
• Proteções: OTP, OVP, OCP, OPP, RVP
• Interfaces: GPIB, USB, RS232
• Exemplos de SKU: 2380-120-60; 2380-500-15; 2380-500-30
