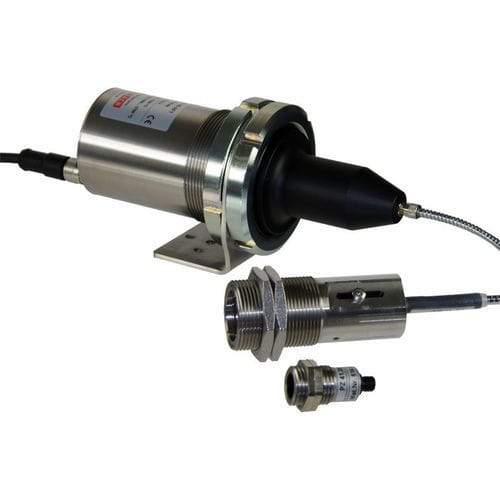

Pirômetro bicromático CellaTemp® PA 61

eletrônicoºCUSB

Descrição do produto:
O CellaTemp® PA 61 é um pirômetro digital bicolor com cabeça de medição óptica separada e cabo de fibra ótica para medição de temperatura sem contacto em ambientes industriais. Projetado para temperaturas entre 375 e 1.200 °C, é adequado quando interferências eletromagnéticas ou espaços confinados exigem uma cabeça óptica remota.

Principais características:

• Faixa de medição: 375–1.200 °C
• Lentes intercambiáveis focáveis para ajuste preciso da distância de medição
• Óptica de precisão antirreflexo de banda larga
• Comprimentos de onda de medição curtos (1,5 / 1,9 µm)
• Visor LED legível à distância
• Saída de corrente de teste para função de diagnóstico
• Saída analógica padrão e interface USB/RS-485
• Cabeça de medição e cabo de fibra resistentes ao calor até 250 °C

Propriedades / Versões (resumo):
Faixa de medição: 375 - 1200 °C
Distância de foco: 0,12 m - ∞
Opção de visada (exemplo): luz piloto laser
Exemplo de versão: CellaTemp PA 61 AF 21 (cabeça PA 41.05, focalização 0,12 m - ∞)
Forma do campo de medição: circular
Relação distância/spot: 40 : 1
Princípio de medição: bicolor

Dados técnicos (parâmetros de medição):
Faixa de medição: 375 - 1200 °C
Sensor: duplo fotodíodo
Faixa espectral: 1,5 / 1,9 µm
Tempo de resposta t98: ≤ 30 ms
Incerteza de medição: 1,5 % da leitura [°C]
Repetibilidade: 3 K
Coeficiente de temperatura: 0,05 %/K
Resolução saída de corrente: 0,2 K + 0,03 % da faixa selecionada
Resolução interface: 0,1 K
Resolução visor: 1 K

Variantes ópticas:
Cabeças de medição: PA 41.05 (M16): focalização 0,12 m - ∞

Parâmetros elétricos:

• Saída analógica: 0(4) - 20 mA, linear, comutável, escalável (resistência ≤ 500 Ω)
• Saídas de comutação: 2 x open collector 24 V DC, ≤ 30 mA
• Entradas de comutação: 2 x até 24 V
• Interface: USB, RS-485
• Alimentação: 24 V DC (+10 % / -20 %), consumo ≤ 175 mA

Recursos:

• Visada: luz piloto laser
• Visor: LED vermelho de 4 dígitos, altura dos dígitos 8 mm
• Indicação de estado: 2 LEDs
• Controlo: 3 botões

Parâmetros gerais:
Ligação: rosca M12 8 pinos
Temperatura ambiente: eletrónica 0 - 65 °C; cabeça de medição até 250 °C
Temperatura de armazenamento: -20 - +80 °C
Humidade admissível: 95 % r.H. máx. (não condensante)
Caixa: aço inoxidável V2A (1.4305)
Classe de proteção: IP65 (DIN 40050)
Peso: aprox. 0,9 kg

Parâmetros ajustáveis (seleção):

• Faixa de medição e seleção de canal (bicolor, monocanal 1 ou 2)
• Emissividade e transmitância
• Compensação da radiação ambiente refletida
• Filtro de suavização e modo de memória
• Limiares e modo de funcionamento dos alarmes
• Parâmetros da função ATD e linearização
• Simulação de corrente/temperatura; unidade °C/°F

Funções:

• Sinal de sobretemperatura: saída analógica > 20,5 mA se a temperatura interna exceder 80 °C
• Função de serviço: simulação de valor medido ou sinal de corrente

Conteúdo da entrega:

• Pirômetro CellaTemp PA
• Cabo de ligação VK 02/A (5 m)
• Cabeça de medição
• Cabo USB VK 11/D (1,8 m)
• Software CellaView
• Manual breve

Software:
Software de configuração e diagnóstico CellaView

Especificações:

• Modelo: CellaTemp® PA 61
• Faixa de medição: 375 - 1.200 °C
• Faixa espectral: 1,5 / 1,9 µm
• Tempo de resposta (t98): ≤ 30 ms
• Precisão: 1,5 % da leitura
• Repetibilidade: 3 K
• Relação distância/spot: 40 : 1
• Forma do campo de medição: circular
• Interface: USB e RS-485
• Saída analógica: 0(4) - 20 mA, linear, comutável
• Alimentação: 24 V DC (+10 % / -20 %)
• Temperatura de operação: eletrónica 0 - 65 °C; cabeça até 250 °C
• Classe de proteção: IP65
• Caixa: aço inoxidável V2A (1.4305)
• Visor: LED vermelho 4 dígitos (8 mm)
• Peso: aprox. 0,9 kg
