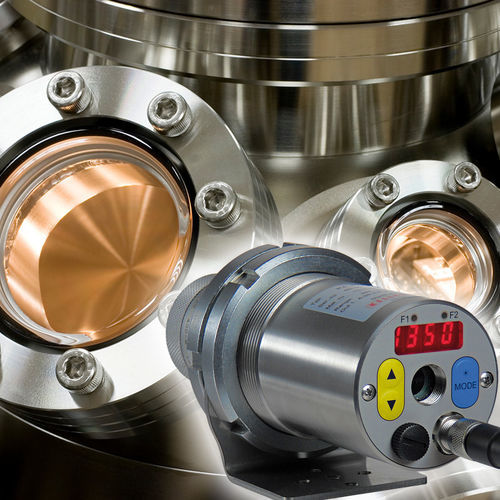

Pirômetro com display LED CellaFurnace PA 46

ºC°Fcom mira laser

Visão geral do produto
O CellaFurnace PA 46 é um pirômetro bicolor (método do quociente) desenvolvido para medição ótica de temperatura em fornos a vácuo ou com gás inerte, até 3200 °C. Apresenta ampla faixa de medição com resolução constante < 0,1 K e elevada estabilidade a longo prazo adequada a processos de produção. O alinhamento ao ponto de medição é possível por visor, luz piloto laser ou câmara de vídeo opcional.

Principais características

• Faixa de medição 900 a 3200 °C
• Projetado para fornos de alta temperatura (vácuo / gás inerte)
• Medição bicolor para reduzir influência da emissividade
• Avaliação híbrida do sinal para alta resolução metrológica
• Mínimo autoaquecimento para elevada estabilidade a longo prazo
• Ópticas focalizáveis e campo de visão estreito para medidas através de pequenas aberturas
• De série: saída analógica e interfaces USB / RS‑485

Parâmetros de medição
Faixa de medição: 900 - 3200 °C
Sensor: díodo fotográfico duplo
Faixa espectral: 0,9 / 1,05 µm
Tempo de resposta t98: ≤ 10 ms
Incerteza de medição: 900–1500 °C: 0,35 % do valor + 2 K; 1500–2400 °C: 0,5 % + 2 K; 2400–3200 °C: 1,0 %
Repetibilidade: 2 K
Coeficiente de temperatura: 0,05 %/K
Resolução saída de corrente: 0,2 K + 0,03 % da faixa selecionada
Resolução interface: 0,1 K
Resolução display: 1 K

Variantes ópticas

• Objetiva padrão PZ 20.01: foco 0,4 m - ∞
• Objetiva de aproximação PZ 20.03: foco 0,2 m - 0,4 m
• Teleobjetiva I PZ 20.06: foco 1,2 m - ∞
• Teleobjetiva II PA 20.06: foco 0,6 m - ∞

Parâmetros elétricos
Saída analógica: 0(4) - 20 mA linear, comutável, escalável
Resistência: ≤ 500 Ω
Entrada analógica: 0 - 10 V
Saída de comutação: 2 × open collector 24 V DC, ≤ 30 mA
Entrada de comutação: 2 × até 24 V
Interfaces: USB, RS‑485
Alimentação: 24 V DC (+10 % / -20 %)
Consumo: ≤ 175 mA a 24 V DC

Câmara / Apoios de apontamento
Saída de vídeo (modelo com câmara): Composite PAL, 1 Vpp, 75 Ω
Opções de apontamento: através da ótica; luz piloto laser; câmara de vídeo (consoante versão)

Características e parâmetros gerais
Display: LED vermelho de 4 dígitos, altura 8 mm
Indicadores de estado: 2 × LED
Elementos de controlo: 3 botões
Ligação: conector M12 roscado 8‑pinos
Temperatura ambiente: 0 - 65 °C
Temperatura de armazenamento: -20 - +80 °C
Humidade admissível: ≤ 95 % r.H. (não condensante)
Dimensões: Ø 65 mm × 220 mm (máx. 277 mm)
Carcaça: Aço inoxidável V2A (1.4305)
Classe de proteção: IP65 (DIN 40050)
Peso: aprox. 0,9 kg

Funções / Conteúdo da entrega (selecionado)
Alarme de sobretemperatura: saída analógica > 20,5 mA se temperatura interna > 80 °C
Função de serviço: simulação de valor medido ou sinal de corrente
ATD (Automatic Temperature Detection): deteção automática em processos descontínuos
Conteúdo da entrega (exemplos): pirômetro, cabo de ligação VK 02/A (5 m), cabo USB VK 11/D (1,8 m), software CellaView, manual curto. Itens entregues dependem do modelo/opções selecionados.

Características / especificações técnicas

• Produto: Pyrometer CellaFurnace PA 46
• Modelo: CellaFurnace PA 46
• Faixa de medição: 900 - 3200 °C
• Princípio de medição: pirômetro bicolor (quociente)
• Faixa espectral: 0,9 µm / 1,05 µm
• Tempo de resposta: ≤ 10 ms
• Incerteza (por faixa): conforme bloco de incerteza acima
• Repetibilidade: 2 K
• Resolução interface: 0,1 K
• Saída analógica: 0(4)-20 mA (linear, escalável)
• Interfaces: USB, RS‑485
• Alimentação: 24 V DC (+10% / -20%)
• Classe de proteção: IP65
• Carcaça: Aço inoxidável V2A (1.4305)
• Peso: aprox. 0,9 kg
• Variantes ópticas disponíveis: PZ 20.01 (0.4 m - ∞), PZ 20.03 (0.2 - 0.4 m), PZ 20.06 (1.2 m - ∞), PA 20.06 (0.6 m - ∞)
• Relações de distância (exemplos por versão): AF1 = 210:1, AF2 = 140:1, AF3 = 310:1, AF5 = 430:1
• Formato do campo de medida: circular
• Opções padrão: mira through‑the‑lens; opcional laser piloto ou câmara de vídeo
• Software incluído: CellaView
