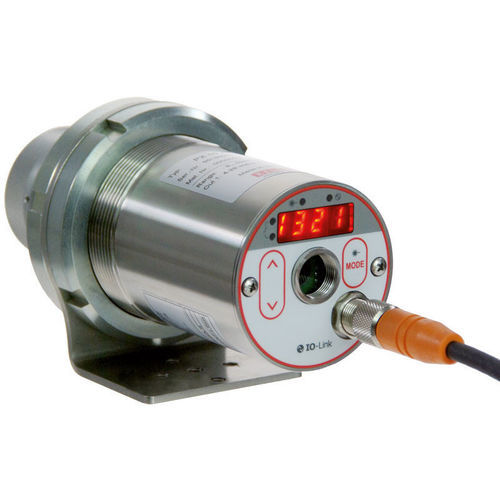

Sensor de temperatura de infravermelho CellaFurnace PX 46

com carcaça metálica4–20 mAIO-Link

Apresentação
O CellaFurnace PX 46 é um pirómetro infravermelho para medição de temperatura sem contacto em fornos a vácuo, fornos em gás inerte e fornos de alta temperatura até 3200 °C. Utiliza um fotodíodo duplo e o princípio bicromático (medição por quociente) com processamento híbrido de sinal, oferecendo resolução de 0,1 K na faixa 900–3200 °C. Óptica de precisão focalizável e área de medição muito pequena permitem medições através de pequenas aberturas. Opções de mira: visão through‑the‑lens, luz piloto laser ou câmara de vídeo integrada.

Características especiais

• Faixa de medição 900–3200 °C
• Desenvolvido para fornos a vácuo, fornos em gás inerte e fornos de alta temperatura com pequenas aberturas de visão
• Princípio bicromático (quociente) com avaliação híbrida para alta resolução metrológica
• Sensor com fotodíodo duplo para precisão e estabilidade a longo prazo
• Ótica focalizável para alinhamento preciso e controlo do diâmetro do ponto
• De série: saída analógica e interface IO‑Link

Opções / propriedades do produto
Faixa de medição: 900 - 3200 °C
Opções de distâncias de foco (por versão AF): 0.4 m - ∞; 0.2 - 0.4 m; 0.6 m - ∞; 1.2 m - ∞
Opções de mira: through‑the‑lens; luz piloto laser; câmara de vídeo
Versões disponíveis: CellaFurnace PX 46 AF 1, AF 2, AF 3, AF 5 (cada versão pode incluir opções de mira)

Dados técnicos
Parâmetros de medição
Faixa de medição: 900 - 3200 °C
Sensor: fotodíodo duplo
Faixa espectral: 0,9 / 1,05 µm
Tempo de resposta t98: ≤ 10 ms
Incerteza de medição:
900 - 1500 °C: 0,35% do valor medido [°C] + 2 K
1500 - 2400 °C: 0,5% do valor medido [°C] + 2 K
2400 - 3200 °C: 1,0% do valor medido [°C]
Repetibilidade: 2 K
Coeficiente de temperatura: 0,05 %/K
Resolução saída corrente: 0,2 K + 0,03 % da faixa selecionada
Resolução interface: 0,1 K
Resolução display: 1 K

Variantes ópticas
Objetiva padrão PZ 20.01: focagem 0,4 m - ∞ (outras objetivas: PZ 20.03, PZ 20.06, PX 20.06 conforme versão AF)
Relações de distância (por versão AF): AF 1 = 210:1, AF 2 = 140:1, AF 3 = 310:1, AF 5 = 430:1
Forma do campo de medição: circular

Parâmetros elétricos
Saída analógica: 0(4)-20 mA linear, comutável, escalável
Resistência/carga: ≤ 500 Ω
Saída de comutação: 2 x Open Collector 24 V DC, ≤ 150 mA
Interface: IO‑Link
Alimentação: 24 V DC +10 % / -20 %
Consumo: ≤ 175 mA (24 V DC)

Câmara
Saída de vídeo (modelo com câmara): Composite PAL, 1 Vpp, 75 Ω

Funções
Opções de mira: through‑the‑lens; luz piloto laser; câmara
Visor: LED vermelho 4 dígitos (altura dos dígitos 8 mm)
Indicação de estado: 4 x LED
Elementos de controlo: 3 botões

Parâmetros gerais
Ligação: rosca M12, 5 pinos
Temperatura ambiente (operação): 0 - 65 °C
Temperatura de armazenamento: -20 - +80 °C
Humidade admissível: 95 % r.H. máx. (sem condensação)
Dimensões: Ø 65 mm x 220 mm (máx. 277 mm)
Material da caixa: aço inox V2A (1.4305)
Classe de protecção: IP 65 (DIN 40050)
Peso: aprox. 0,9 kg

Parâmetros ajustáveis
Escala de saída analógica (0/4 - 20 mA), filtro de suavização, modo de memória e tempo de retenção, emissividade, transmitância, compensação da radiação ambiente refletida, compensação da temperatura ambiente, limites e modos de contactos de alarme, parâmetros ATD, simulação de corrente/temperatura, unidade °C/°F, selecção de canal de medição, limiar de monitorização de contaminação. Modelos com câmara: TBC, balanço de branco, número do ponto de medição.

Funções
Sinal de sobretemperatura (temperatura interna > 75 °C), funções de serviço (simulação de valor medido ou sinal de corrente), ATD para processos descontínuos.

Conteúdo da entrega (típico)
Pirómetro CellaFurnace PX 46, cabo de ligação VK 02/L AF 1 (5 m). Para modelos com câmara: cabo de vídeo VK 02/F (5 m). Manual curto incluído.

Software
SW 50 (software de configuração IO‑Link).

Campo de medição (valores exemplo AF 1, distância de foco 400 mm)
Distância de medição — Diâmetro do campo de medição (exemplos):
0.00 mm — 7.50 mm
16.00 mm — 7.28 mm
32.00 mm — 7.05 mm
48.00 mm — 6.83 mm
64.00 mm — 6.60 mm
80.00 mm — 6.38 mm
… (valores completos na ficha técnica)

Especificações técnicas / características

• Modelo: CellaFurnace PX 46
• Faixa de medição: 900 - 3200 °C
• Princípio de medição: quociente (bicromático) com modos monocromáticos
• Faixa espectral: 0,9 / 1,05 µm
• Detector: fotodíodo duplo
• t98: ≤ 10 ms
• Saída analógica: 0(4)-20 mA (configurável)
• Interface: IO‑Link
