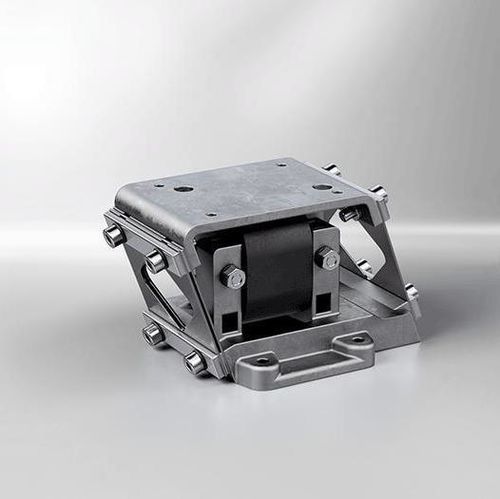

Eletroímã linear Vibratory Feeder Drive OMW

de ímã permanenteCAeletromagnético

O acionador vibratório KENDRION OMW é um acionamento oscilante AC pronto para instalação em tecnologia de alimentação, produzindo um movimento vibratório em arco para o transporte preciso e fiável de material a granel. É fornecido como um sistema pré-acabado que inclui molas, bobinas, armadura e base; apenas a calha do alimentador linear precisa ser montada na parte superior.

Projeto e funcionamento

• O corpo magnético do solenóide oscilante está fixado à base e contém o enrolamento de excitação; a placa de armadura está montada acima, com faces polares separadas por um espaço de ar e ligada à base por molas de lâmina inclinadas.
• Existe uma força de tração entre a armadura e o corpo magnético. Quando corrente alternada é aplicada ao enrolamento de excitação, a força eletromagnética alternada sobrepõe-se à força de pré-carga (e, para o tipo de íman OMW 516004, à força do íman permanente). A armadura move-se à frequência da CA e, auxiliada pelas molas de lâmina inclinadas, executa um movimento vibratório em arco que transporta o material a granel.

Vantagens principais

• Sistema pré-acabado
• Design compacto
• Grau de proteção II
• Instalação através de furos na base

Aplicações típicas

• Desbaste de resíduos de estampagem e punção
• Enchimento de recipientes nas indústrias de embalagem e farmacêutica
• Dosagem e alimentação de partículas para dispositivos de medição e análise

Características / especificações técnicas

• Ligação elétrica: 230 V AC, 50/60 Hz, 100% ED
• Potência aparente: 14 - 200 VA
• Peso de carga: 0,1 - 17 kg
• Tipo de instalação: furos na base
• Curso por ciclo: 1,3 – 1,7 mm
• Peso do íman: 0,2 - 8,6 kg
• Tamanhos do íman: 4 versões
