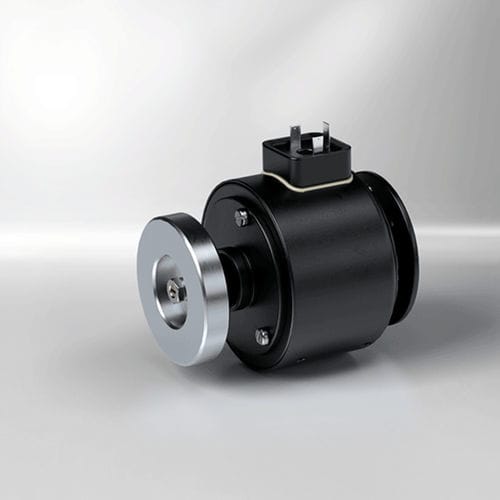

Oscilador eletromagnético Electromagnetic Linear Oscillator

linearde frequênciaCA

O vibrador linear eletromagnético Kendrion (série OLV) é um acionamento vibratório em corrente alternada com polarização magnética numa construção fechada e robusta que gera um movimento oscilante linear quando alimentado por um campo eletromagnético alternado. É utilizado em processos automatizados, como o alinhamento de papel na impressão, a compactação de latas no embalamento e a vibração de silos e contentores em diversas indústrias.

Descrição
O vibrador linear é um corpo magnético fechado com duas bobinas de excitação e um íman permanente central. A armadura é guiada em rolamentos esféricos em ambas as extremidades e montada num eixo não magnético centrado por duas molas. Quando uma tensão alternada é aplicada ao enrolamento de excitação, a força eletromagnética alternada sobrepõe-se à polarização permanente, produzindo o movimento oscilante linear; a frequência do movimento axial da armadura corresponde à frequência da tensão aplicada. O íman permanente integrado fornece um efeito de travagem quando desligado. Ao adicionar peso extra no eixo da armadura, a unidade também pode ser utilizada como solenoide vibrador e como acionamento de bombeamento ou dosagem.

Vantagens

• Corpo magnético fechado adequado a ambientes poeirentos ou industriais
• Acionamento oscilante compacto com ligação por ficha
• Conversível em solenoide vibrador adicionando peso extra
• Também utilizável como acionamento para bombagem ou dosagem

Dados técnicos

• Ligação elétrica: 230 V AC, 50 Hz, 100% ED
• Potência aparente: 54 VA
• Curso por ciclo: 5,5 - 7 mm
• Peso do íman: 1,5 kg (peso extra: 0,25 kg)

Características / especificações técnicas

• Construção fechada com corpo magnético e duas bobinas de excitação
• Íman permanente central para polarização magnética e efeito de travagem
• Armatura suportada em rolamentos esféricos em ambas as extremidades
• Eixo não magnético guiado por duas molas de centragem
• Frequência de oscilação da armadura igual à frequência da tensão aplicada
• Aplicável como solenoide vibrador adicionando peso extra
