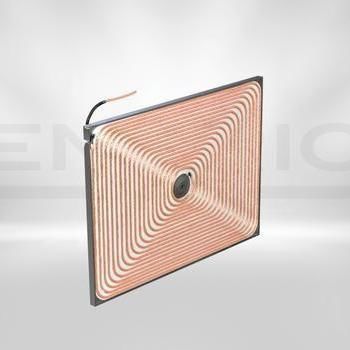

Indutor indutivo

industrialpara tratamento térmicode alto desempenho

Aplicação e casos de uso
Os indutores de superfície Kendrion são elementos de aquecimento por indução para aquecimento uniforme de superfícies de ferramentas. Indutores de superfície são utilizados em aquecimento de alimentos, máquinas de embalagem e processos de relevo na indústria gráfica. O aquecimento de superfície é sem contacto e reprodutível.

Efeito no processo
A entrada homogênea de energia de superfície dos indutores de superfície reduz a espessura de parede necessária das ferramentas aquecidas. A massa térmica reduzida aumenta a dinâmica do processo. O aumento da dinâmica do processo reduz o consumo de energia.

Projeto e funcionamento
A Kendrion projeta indutores de superfície usando métodos numéricos de cálculo de campo. O processo de projeto adapta os indutores de superfície aos requisitos geométricos e térmicos da aplicação. Os indutores de superfície são projetados para temperaturas de processo contínuas de até 250 °C e operam sem resfriamento por água. A ausência de resfriamento por água reduz o esforço de infraestrutura e aumenta a confiabilidade operacional.

Produtos (seleção)
FLACH 158 HS10016
Dimensões (L x A x P): 158 mm x 158 mm x 72 mm
Seção aquecida: aprox. 190 cm²
Potência nominal: 3,4 kW
Intervalo de temperatura: 0 ... 240 °C
Potência por área: até 163 kW/m²
Corrente do indutor: 14 A
Tensão do indutor: < 1000 Veff
Eficiência: aprox. 98 %
Ciclo de serviço: 100 % de duty cycle
Ligação elétrica: ligação por parafuso M5 (binário de aperto máx. 3,5 Nm)
Controlo elétrico: para ligação a geradores de indução Kendrion
Estado do produto: Produto padrão / em preparação
Certificações: Diretiva de Baixa Tensão

FLACH HS 10009/1
Dimensões (L x A x P): 720 mm x 152 mm x 156,5 mm
Seção aquecida: aprox. 432 cm²
Potência nominal: 20,0 kW
Intervalo de temperatura: 0 ... 200 °C
Potência por área: até 182 kW/m²
Corrente do indutor: 82,3 A
Tensão do indutor: 900 Veff
Eficiência: aprox. 98 %
Ciclo de serviço: 100 % de duty cycle
Ligação elétrica: ligação por parafuso M6 (binário de aperto máx. 3,5 Nm)
Controlo elétrico: para ligação a geradores de indução Kendrion
Estado do produto: Edição especial
Certificações: Diretiva de Baixa Tensão, IEC 61010-1

FLACH HS10003/2
Dimensões (L x A x P): 600 mm x 100 mm x 156,5 mm
Seção aquecida: aprox. 432 cm²
Potência nominal: 6,5 kW
Intervalo de temperatura: 0 ... 200 °C
Potência por área: até 150 kW/m²
Corrente do indutor: 26,8 A
Tensão do indutor: < 1000 Veff
Eficiência: aprox. 98 %
Ciclo de serviço: 100 % de duty cycle
Ligação elétrica: ligação por parafuso M5 (binário de aperto máx. 3,5 Nm)
Controlo elétrico: para ligação a geradores de indução Kendrion
Estado do produto: Edição especial
Certificações: Diretiva de Baixa Tensão

Especificações técnicas

• Aquecimento de superfície indutivo sem contacto para aquecimento uniforme da superfície de ferramentas
• Aplicações: aquecimento de alimentos, máquinas de embalagem, relevo (indústria gráfica)
• Projetado com métodos numéricos de cálculo de campo para atender aos requisitos geométricos e térmicos
• Temperaturas de processo contínuas até 250 °C (capacidade de projeto)
• Operação sem resfriamento por água (aumenta a confiabilidade operacional e reduz infraestrutura)
• Entrada homogênea de energia de superfície reduzindo a espessura de parede e a massa térmica necessária
• Melhoria da dinâmica do processo levando a menor consumo de energia
• Alta eficiência: aprox. 98 %
• Capacidade de ciclo de serviço de 100 %
• Ligação: conexões por parafuso (M5 ou M6 dependendo do modelo) para ligação a geradores de indução Kendrion
