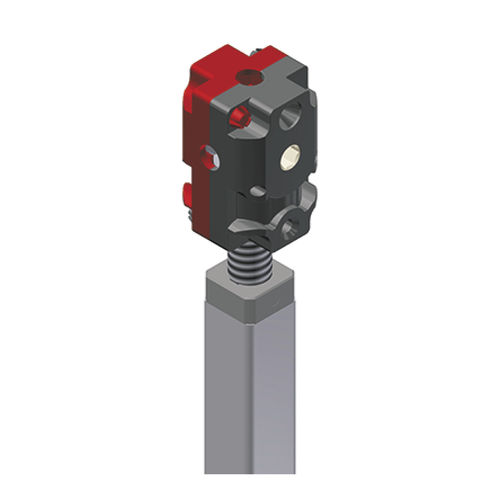

Redutor de engrenagens cônicas 3045 series

de eixos ortogonais5–10 Nmpara regulagem em altura de estação de trabalho sentado/em pé

Engrenagem cónica com fuso 3045 Elevador de aplicação universal com cabeça de engrenagem cónica para accionamento linear soluções. As aplicações possíveis são mesas reguláveis em altura, várias funções de ajuste para móveis, bem como todo o tipo de ajuste linear nos campos residencial, residencial móvel ou industrial. Uma simples fixação por parafuso e um parafuso hexagonal permitem um sistema simples estrutura e uma montagem descomplicada. Características especiais Livre de manutenção Maintenance Relação 1:1 e 1:2 Torque de acionamento no cabeçote de transmissão para aplicação com vários fusos: máx. 5.5 Nm Caixa de plástico reforçado com fibra de vidro Rodas em bisel em aço temperado com dentes robustos e reforçados Adequado para uso manual, bem como para acionamentos eletromotivos Ideal para a unidade de alta performance 3143.00 Chave da variante 3045.00-V01: Fuso SG14x16P4 RH e i= 1:1 V02: Fuso Tr14x3 RH e i= 1:1 V03: Fuso Tr14x3 RH e i= 1:2 O curso HXXX e o comprimento retraído EXXX são personalizados Notas técnicas As unidades de elevação devem ser protegidas contra forças laterais através de um sistema de guia separado. Atenção: Os sistemas de fuso com passo de fuso > 3 mm não podem ser autoblocantes. Verifique o efeito de auto-travamento na aplicação. A unidade de elevação é apenas carregável sob pressão. O dimensionamento incorrecto do sistema de guia pode danificar a unidade de elevação: Por favor, observe o design e as instruções de segurança para acionamentos por fuso. Você os encontrará em: https://www.ketterer.de/en/downloads/instructions
