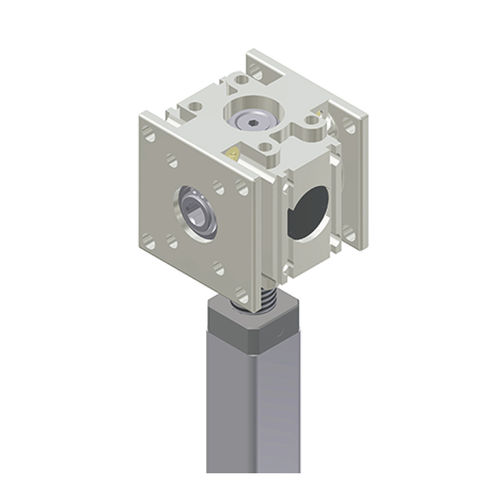

Redutor de engrenagens cônicas 3070, 3071

de eixos ortogonais5–10 Nmpara regulagem em altura de estação de trabalho sentado/em pé

Engrenagem cónica com unidade de fuso 3070 | 3071 Elevador de aplicação universal com cabeça de engrenagem cónica para accionamento linear soluções. Possíveis aplicações são várias funções de ajuste para móveis, bem como todo o tipo de ajuste linear em residências, casa móvel ou industrial. Particularmente apropriado como componente para "soluções de carga pesada" para mobiliário offi ce e aplicações no local de trabalho. Os desenhos com até quatro rodas motrizes fora de aplicação er ampla oportunidades para a unidade de elevação e alta flexibilidade na concepção do sistema. Características especiais Livre de manutenção Maintenance Relação na direção do fuso 1,83:1 Carcaça feita de zinco fundido Rodas em bisel em aço temperado com dentes robustos e reforçados Torque de acionamento no cabeçote de transmissão para aplicação com vários fusos: máx. 6 Nm Adequado para acionamentos eletromotivos Alta flexibilidade através do número variável de rodas motrizes para deflagração do movimento Disponíveis em diferentes passos do fuso e com comprimentos de fuso específicos do cliente Chave da variante 3070: variantes com fusos de rotação direita 3071: variantes com fusos rotativos à esquerda Notas técnicas As unidades de elevação devem ser protegidas contra forças laterais através de um sistema de guia separado. Atenção: Os sistemas de fuso com passo de fuso > 3 mm não podem ser autoblocantes. Verifique o efeito de auto-travamento na aplicação. A unidade de elevação é apenas carregável sob pressão. Se forem utilizadas várias unidades de elevação simultaneamente na aplicação, observe o torque máximo de acionamento no cabeçote de transmissão de 10 Nm!
