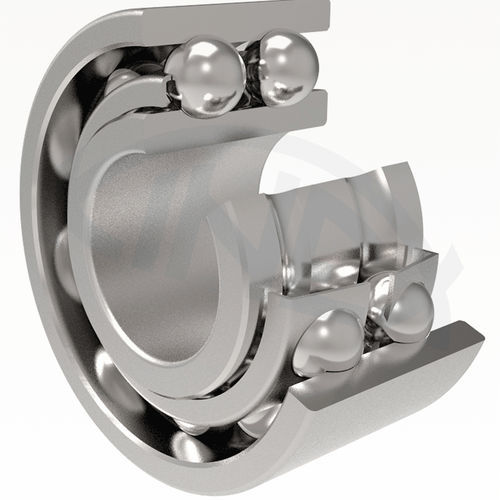

Rolamento de esferas 3 series
de contato angularradialaxial

rolamento de esferas
rolamento de esferas
rolamento de esferas
rolamento de esferas
Guardar nos favoritos
Comparar


Características

Corpo rolante
de esferas
Construção
radial, axial, de contato angular, de duas carreiras
Material
em aço
Aplicações
para a indústria aeronáutica
Diâmetro interno

MÍN: 30 mm
(1,18 in)

MÁX: 215 mm
(8,46 in)

Diâmetro externo

MÍN: 10 mm
(0,39 in)

MÁX: 100 mm
(3,94 in)

Largura

MÍN: 14,3 mm
(0,563 in)

MÁX: 82,6 mm
(3,252 in)

Descrição

Os rolamentos de esferas de contacto angular de duas carreiras correspondem, quanto à sua construção e funcionamento, a um par de rolamentos de esferas de contacto angular de uma carreira virados costas com costas, formando uma forma de "O". Ambos os anéis têm pistas relativamente profundas e não podem ser desmontados. No caso da construção do tipo "E", existe uma abertura de enchimento num dos lados. Os rolamentos atingem uma elevada taxa de carga devido ao tamanho ideal das esferas e ao seu contacto com as pistas. Podem suportar eficazmente cargas radiais e axiais em ambas as direcções e são adequados para frequências de rotação relativamente elevadas. A montagem das chumaceiras de construção do tipo "E" deve ser efectuada de modo a que a força axial seja distribuída pela fila de esferas do lado oposto à abertura de enchimento. As pistas dos rolamentos de esferas de contacto angular de duas carreiras são construídas de tal forma que as linhas de fluxo dos pontos de contacto entre as esferas e os anéis intersectam o eixo da chumaceira fora da própria chumaceira (ângulo de contacto α = 32°). Desta forma, os rolamentos podem transferir o ponto de inclinação no plano axial. Assim, se o espaço para a montagem da peça rotativa for limitado, uma chumaceira é suficiente. As dimensões limite dos rolamentos de esferas de contacto angular de duas carreiras indicadas nas tabelas de dimensões correspondem ao plano dimensional internacional ISO 15. A designação dos rolamentos na versão básica é indicada nas tabelas de dimensões. A diferença em relação ao modelo básico é designada por símbolos adicionais de acordo com STN 02 4608. Os rolamentos de esferas de contacto angular de duas carreiras com coberturas em ambos os lados são produzidos com folhas de cobertura (2ZR) ou vedantes (2RSR).

---
