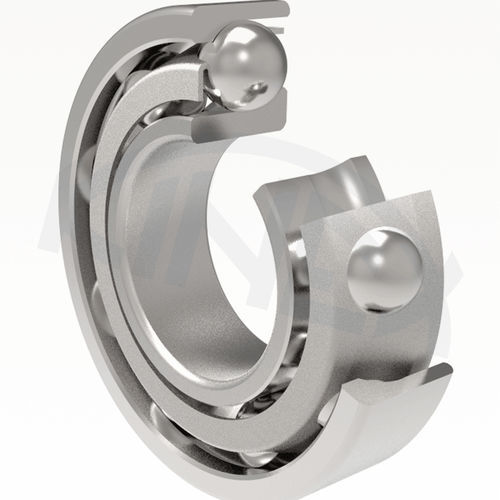

Rolamento de esferas 7 series

radialaxialde contato angular

As pistas dos rolamentos de esferas de contacto angular de uma fila estão numa posição tal que a linha de ligação dos seus pontos de contacto com as esferas forma um ângulo agudo com a linha perpendicular ao eixo da chumaceira, ou ângulo de contacto. Os rolamentos do modelo B têm um ângulo de contacto α = 40° e têm um elevado número de esferas com boa conformabilidade, o que garante a sua elevada capacidade de carga. Podem suportar cargas radiais que actuam simultaneamente com forças axiais elevadas numa direção. As chumaceiras são dispostas em pares, de modo a que a orientação axial em ambas as direcções possa ser alcançada. Os rolamentos de esferas de contacto angular de uma fila do modelo AA com um ângulo de contacto de α = 26° são utilizados em aplicações com uma carga axial mais elevada. Os rolamentos das versões B e AA não são separáveis, embora ambos os anéis tenham apenas uma nervura. As dimensões limite dos rolamentos de esferas de contacto angular de uma fila indicadas nas tabelas de dimensões correspondem à norma internacional de dimensões ISO 15. A designação do rolamento na versão standard é indicada nas tabelas de dimensões. As diferenças em relação à versão standard são designadas por símbolos adicionais de acordo com a STN 02 4608. Os rolamentos de esferas de contacto angular de uma fila são normalmente fabricados com a classe de tolerância normal P0 (o símbolo não é indicado). Para aplicações especiais que requerem uma elevada precisão ou para velocidades de rotação mais elevadas, os rolamentos são fornecidos com a classe de tolerância superior P6. Os valores limite de redução da dimensão e da precisão de funcionamento são indicados na norma ISO 492.
