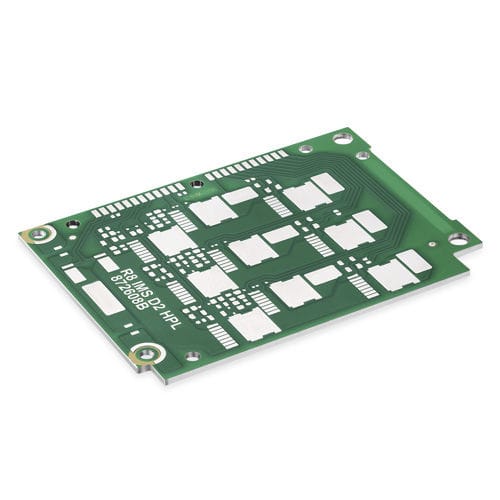

Placa de circuito impresso multicamada MPCB

de 8 camadas

O MPCB, um PCB à base de metal, é composto por um substrato metálico (ou seja, alumínio, cobre ou aço inoxidável, etc.), um dielétrico de dissipação térmica e o circuito de cobre. Devido à sua superior dissipação de calor, os MPCB são utilizados numa vasta gama de aplicações. Podem ser encontrados em fontes de alimentação, iluminação LED ou em qualquer lugar onde o calor seja um fator importante. Espessura máx. Espessura da placa: 4.0mm Tamanho máx. Tamanho do painel de entrega: 740mm x 540mm Peso máx. Peso do cobre (camada interna/externa): 6oz Tamanho da perfuração na base de alumínio: Máx. 6.4mm, Min. 0.55 mm Tamanho da perfuração na base de cobre: Máx. 6.0mm, Min. 0.6mm Máx. Tensão de rutura: 6000V/AC Desempenho de dissipação de calor: 12W/m.K Tipo de material de base metálica: Cobre/Alumínio/Aço inoxidável/ferro
