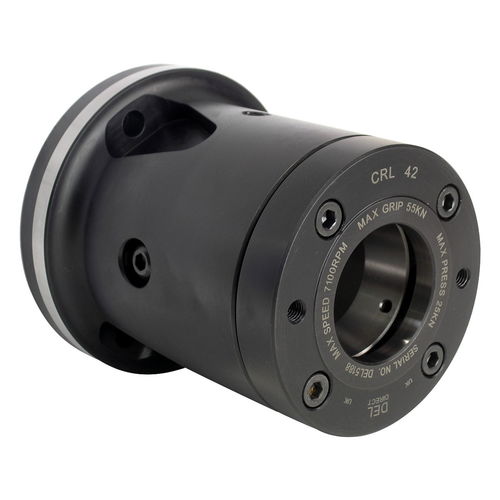

Porta-pinça CRL42
Guardar nos favoritos
Comparar
Características
- Velocidade de rotação
MÍN: 0 rpm
(0 rad.min-1)MÁX: 7.100 rpm
(44.611 rad.min-1)
Descrição
Principais características
Tipos de pinça e aplicações
Informações adicionais
Especificações técnicas
- Mandril porta‑pinças de série longa disponível em vários tipos de montagem para montagem direta no fuso ou através de placas adaptadoras de precisão.
- Faixa de aperto: 2–42 mm.
- Curso da manga: 7 mm.
- Velocidade máxima: 7100 min-1.
- Força de entrada máxima: 25 kN.
- Força de aperto máxima: 55 kN.
- Peso: 9 kg.
- Cilindro correspondente: S1246.
- Adequado para pinças de mola D173E, Varibore D673 e Rubberflex.
Tipos de pinça e aplicações
- Pinças de mola (D173E): para segunda operação; as pinças são dimensionadas conforme o diâmetro segurado para proporcionar alta precisão. Pinças padrão disponíveis lisas ou serrilhadas, normalmente em incrementos de 0,5 mm ou de acordo com o diâmetro requerido.
- Pinças Varibore (D673): ideais para primeira operação; alcance efetivo de 2–3 mm para manuseio de barras brutas. Disponíveis lisas, serrilhadas ou super‑grip.
- Pinças Rubberflex: mesma especificação de precisão que as pinças de mola; vulcanização borracha‑metal elástica permite alcance de aperto de ±1 mm em relação ao diâmetro nominal.
Informações adicionais
- Projetado para funcionar com empurradores de barra e alimentadores de barra.
- Paradas de trabalho ajustáveis montadas nas pinças (tipo mola) disponíveis.
- Corpo longo / ampla faixa: o design CRL otimiza as dimensões externas para maximizar o espaço para a ferramenta ao mesmo tempo que proporciona capacidade de aperto ampliada (série 1,6–80 mm).
- Collet de comprimento fixo: a peça permanece em posição fixa durante a atuação, permitindo posicionamento preciso no eixo Z.
- Opções de pinça intercambiáveis (spring, varibore, rubberflex) aumentam a flexibilidade entre primeira e segunda operação.
- Fornecido com parafusos de montagem e conector drawtube usinado opcional para instalação sem problemas.
- Montagem direta ou por placa adaptadora assegura acoplamento repetível ao fuso e reduz tempos de ajuste.
- Tratamento por têmpera para otimizar rigidez e vida útil. O design de montagem direta é adequado para operações de alta velocidade devido à elevada concentricidade.
- Mandril de série longa intercambiável com mandris de potência da série B-200.
Especificações técnicas
- Modelo: CRL42
- Faixa de aperto: 2–42 mm
- Curso da manga: 7 mm
- Velocidade máxima: 7100 min-1
- Força de entrada máxima: 25 kN
- Força de aperto máxima: 55 kN
- Peso: 9 kg
- Cilindro correspondente: S1246
- Adequado para: pinças de mola D173E, Varibore D673 e Rubberflex
