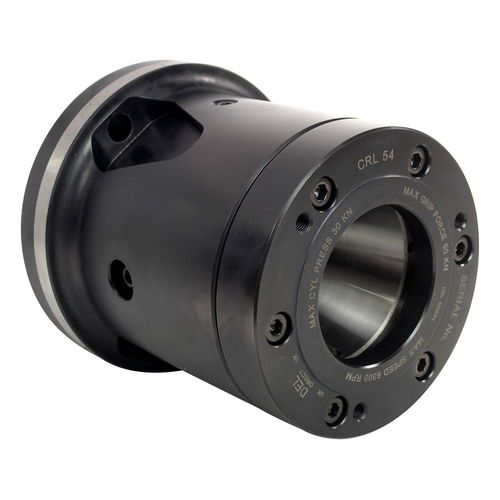

Porta-pinça com pinça de aperto CRL54A6

com pinça de molapara usinagempara torneamento

Visão geral
Mandril de pinças série longa para montagem em fusos de torno e barfeed, disponível em vários tipos de montagem e compatível com pinças spring, Varibore e rubberflex.

Principais características

• Faixa de aperto (mm): 1,6 - 54
• Curso da luva (mm): 10
• Velocidade máxima (min-1): 6300
• Força de entrada máx. (kN): 30
• Força de aperto máx. (kN): 60
• Cilindro correspondente: S1552

Compatibilidade das pinças

• Adequado para pinças D853E (spring) para segunda operação de alta precisão
• Compatível com pinças D120 Varibore (faixa 2–3 mm para primeira operação)
• Também compatível com pinças rubberflex

Projeto e aplicação

• Projetado para trabalhar com empurradores de barra/barfeed e para montagem direta no fuso do torno ou via placa adaptadora de precisão
• Corpo longo e ampla faixa para acomodar pinças de alta precisão e maximizar o espaço para ferramentas; capacidades da série até 80 mm
• Pinça de comprimento fixo mantém a peça na posição durante a atuação para posicionamento Z preciso; uma luva cônica comprime a pinça para segurar a peça
• Uso em primeira e segunda operação: Varibore e rubberflex para barra bruta (primeira operação); pinças spring para alta precisão (segunda operação)
• Fornecido com parafusos de montagem; conector drawtube usinado sob medida opcional para instalação imediata
• Componentes cementados para rigidez otimizada e longa vida útil; design de montagem direta para alta concentricidade em velocidade
• Intercambiável com mandris de potência série B-200

Especificações técnicas

• Modelo: CRL54A6
• Faixa de aperto (mm): 1,6 - 54
• Curso da luva (mm): 10
• Velocidade máxima (min-1): 6300
• Força de entrada máx. (kN): 30
• Força de aperto máx. (kN): 60
• Peso (kg): 15
• Cilindro correspondente: S1552
• Pinças adequadas: D853E (spring), D120 (Varibore); compatível com rubberflex
• Intercambiável com: B-200 Series Power Chucks
