Mesa divisora pneumática GT series

verticalpara máquina-ferramentapara cargas pesadas

Descrição

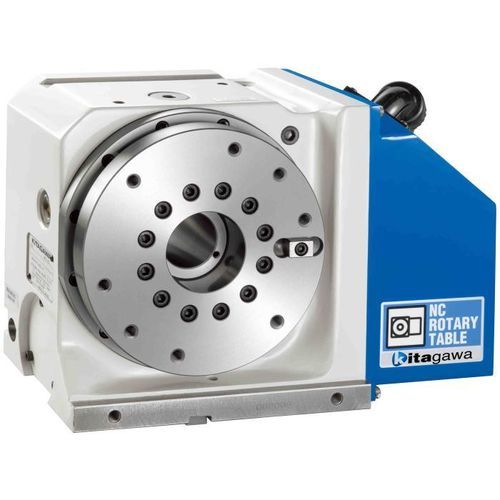

A mesa rotativa Kitagawa GT-200 é uma unidade com furo passante concebida para suportar elevadas cargas de corte. Tem diâmetro de mesa Ø200 mm, furo de passagem Ø45 mm e proporciona até 41,6 rpm de velocidade do fuso para indexação rápida. A construção do corpo rígido reduz a deformação sob carga e o travamento pneumático fornece 820 N·m a 0,5 MPa.

Especificações principais

• Marca: Kitagawa
• Modelo: GT-200
• Diâmetro da mesa: Ø200 mm
• Diâmetro do furo central: Ø65 mm (65H7)
• Diâmetro do furo passante: Ø45 mm
• Altura do centro: 140 mm
• Método de fixação: Pneumático
• Torque de fixação: 820 N·m (a 0,5 MPa)
• Relação de redução total: 1/72
• Velocidade máxima do fuso (4ª eixo, Fanuc): 41,6 rpm (a motor 3000 rpm)
• Precisão de indexação: 20 s
• Repetibilidade: 4 s
• Massa: 65 kg

Pontos-chave

• Maior torque de fixação alcançado por aumento da área do pistão e novo mecanismo de fixação.
• Construção de corpo rígido para reduzir deformação durante usinagens pesadas.
• Projeto do pistão do travão que reduz a distorção sob carga.
• Alto torque de fixação permite velocidades de usinagem maiores e reduz o tempo de ciclo.

Opções

• Platina de sujeição manual (opção): TS200RN ou MR200RN
• Eixo traseiro / Tail spindle (opção): TSR142-A
• Junta rotativa (opção): RJ40H20J01 (Hidráulica/Pneumática 4 portas) e outras séries RJ
• Versão MAC Mini: GTM200R40 (opcional)

Tabela técnica (resumo)
Model: GT200 | GT250 | GT320
Right-handed Type: ○ | ○ | ○
Left-handed Type: ○ | ○ | ○
Table Diameter (mm): ø200 | ø250 | ø320
Centre Hole Diameter (mm): ø65H7 | ø100H7 | ø130H7
Through Hole Diameter (mm): ø45 | ø70 | ø105
Centre Height (mm): 140 | 180 | 225
Clamping Torque (N·m) (at 0.5 MPa): 820 | 1600 | 2800
Motor Axis Reduced Inertia (kg·m²): 0.00023 | 0.00036 | 0.00039
Servomotor (for Fanuc spec.): αiF 4/5000-B | αiF 4/5000-B | αiF 8/3000-B
Total Reduction Ratio: 1/72 | 1/90 | 1/120
Max. Rotation Speed (min⁻¹) 4th axis spec. (Fanuc spec.): 41.6 (at motor 3000 min⁻¹) | 33.3 (at motor 3000 min⁻¹) | 25 (at motor 3000 min⁻¹)
M signal spec.: 41.6 (at motor 3000 min⁻¹) | 33.3 (at motor 3000 min⁻¹) | 16.6 (at motor 2000 min⁻¹)
Allowable Work Inertia (kg·m²): 1.00 | 1.95 | 4.49
Indexing Accuracy (sec): 20 | 20 | 20
Repeatability (sec): 4 | 4 | 4
Mass of Product (kg): 65 | 87 | 145
Allowable Load Horizontal (kg): 200 | 250 | 350
Allowable Load Vertical (kg): 100 | 125 | 180
Manual Tailstock (option): MR200RN | MR250RN | MR320RN
Tail Spindle (option): MSR142A/TSR142A | MSR181A/TSR181A | TSR181A45
Rotary Joint (option): RJ40H20J01 (Hydraulic/Pneumatic 4 ports) | RJ70H25J01 (Hydraulic/Pneumatic 6 ports) | RJ70H32J01 (Hydraulic/Pneumatic 6 ports)
