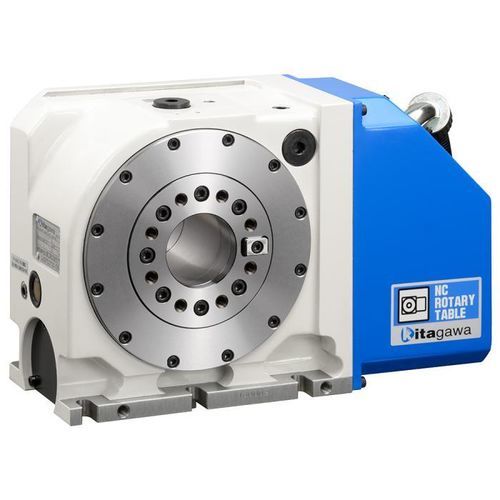

Mesa rotativa indexadora pneumática MK200 series

verticalcompactacom servoacionamento

Visão geral
Mesa rotativa NC projetada para integração compacta e indexação precisa. Modelo MK200R/L, diâmetro de mesa Ø135 mm e faceplate máximo Ø200 mm.

Principais características

• Diâmetro da mesa: Ø135 mm
• Diâmetro máximo da faceplate: 200 mm
• Diâmetro de referência na faceplate: Ø65H7
• Diâmetro do furo passante do fuso: Ø70 mm
• Altura do centro: 140 mm
• Método de fixação: Pneumático
• Torque de fixação: 570 N·m (a 0,5 MPa)
• Inércia reduzida do eixo do motor: aprox. 0,000095–0,00010 kg·m2
• Servomotor (spec. FANUC): αiF4/5000-B
• Redução total: 1/90
• Velocidade máx. de rotação (a motor 3000 min-1): 33,3 min-1
• Torque de corte admissível: 270 N·m
• Inércia de trabalho admissível: 1,00 kg·m2
• Precisão de indexação: 20 s
• Repetibilidade: 4 s
• Massa: 60 kg

Opções e acessórios

• Contra-ponta manual: MR200RN (opção)
• Eixo traseiro / Tail spindle: MSRC140 / MSR142A (opção)
• Juntas rotativas: tipos integrados compactos de 4, 5 e (6+1) portas; a porta central do tipo (6+1) possui furo φ12,5 mm multiuso para fluido refrigerante de alta pressão ou sensores
• Juntas rotativas de alta pressão 25 MPa (4- ou 6-portas) disponíveis para miniaturização de dispositivos e actuações rápidas
• Formatos para download: 2D (PDF, TIF, DXF, DWG) e 3D (Parasolid, STEP)

Especificações do produto (selecionadas)

• Modelo: MK200R/L (SKU: MK200)
• Diâmetro mesa (mm): ø135
• Diâmetro do furo central: ø65H7
• Diâmetro passante: ø70
• Altura do centro (mm): 140
• Torque de fixação (N·m) (a 0,5MPa): 570
• Velocidade máx. de rotação: 33,3 min-1
• Inércia de trabalho admissível (kg·m2): 1,00
• Massa: 60 kg
