Mesa rotativa indexadora pneumática RKT180
horizontalbasculantecompacta

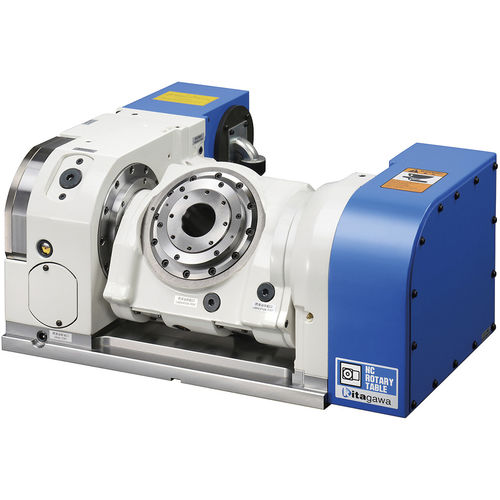

Mesa rotativa indexadora pneumática - RKT180 - Kitagawa Europe - horizontal / basculante / compacta
Mesa rotativa indexadora pneumática - RKT180 - Kitagawa Europe - horizontal / basculante / compacta
Guardar nos favoritos
Comparar

Características

Acionamento
pneumática
Configuração
horizontal, basculante
Outras características
CN, compacta, de pequenas dimensões

Descrição

Visão geral
  • Mesa rotativa NC inclinável para usinagem em 4.º e 5.º eixos, projetada para produção em grande escala
  • Modelo: RKT180 (Kitagawa)
  • Diâmetro do prato 180 mm; faixa de inclinação -35° a +110°; furo passante Ø50 mm; altura do centro 170 mm
  • Massa: 193 kg; carga admissível: horizontal 60 kg / inclinada 40 kg


Principais características
  • Acionamento por came de rolos para manutenção reduzida e eliminação de folga
  • Aperto pneumático com alto torque: eixo rotativo 350 Nm / eixo de inclinação 550 Nm (a 0.5 MPa)
  • Projeto compacto adequado a centros de usinagem pequenos (cone do fuso No.30, coluna 100 mm)
  • Opcional: junta rotativa integrada para tubulação hidráulica/pneumática concentrada (RJ50RKT180)


Especificações (resumo)
  • Diâmetro do prato: 180 mm
  • Diâmetro de registro no prato: 50 mm
  • Furo passante: 50 mm
  • Altura do centro: 170 mm
  • Torque de aperto: eixo rotativo 350 Nm / eixo de inclinação 550 Nm (a 0.5 MPa)
  • Relação de transmissão: rotativo 1/72 / inclinação 1/120
  • Velocidade máxima: eixo rotativo 41,6 rpm / eixo de inclinação 25 rpm
  • Inércia de trabalho admissível: 0,25 kg·m2
  • Carga admissível: horizontal 60 kg / inclinada 40 kg
  • Massa: 193 kg


Eixo de rotação
  • Precisão de indexação: 20 s
  • Repetibilidade: 8 s
  • Velocidade máxima: 41,6 rpm (motor 3000 rpm)
  • Motor: 3000 rpm
  • Torque de aperto: 350 Nm (pressão pneumática 0.5 MPa)
  • Pressão pneumática máxima: 0.7 MPa
  • Relação de redução total: 1/72


Eixo de inclinação
  • Precisão de indexação: 20 s
  • Repetibilidade: 4 s
  • Velocidade máxima: 25 rpm (motor 3000 rpm)
  • Motor: 3000 rpm
  • Torque de aperto: 550 Nm (pressão pneumática 0.5 MPa)
  • Pressão pneumática máxima: 0.7 MPa
  • Relação de redução total: 1/120


Informações adicionais / características
  • Mecanismo de came de rolos elimina o ajuste de folga e reduz a manutenção a longo prazo
  • Opcional: junta rotativa integrada — 5 portas hidráulicas + 1 porta pneumática para tubulação compacta e integrada
  • Adequado para integração em processos de usinagem 4.º/5.º eixo; arquivos CAD e documentação técnica disponíveis mediante solicitação


Especificações técnicas
  • Modelo: RKT180
  • Faixa de ângulo de inclinação: -35° ～ +110°
  • Diâmetro da mesa (placa de centragem): φ95 mm
  • Diâmetro do furo central: φ50H7
  • Diâmetro do furo passante: φ50 mm
  • Altura do centro: 170 mm
  • Método de aperto: Pneumático
  • Torque de aperto (a 0.5 MPa): eixo rotativo 350 Nm / eixo de inclinação 550 Nm
  • Inércia reduzida do eixo do motor: rotativo 0.000239 kg·m2 / inclinação 0.000425 kg·m2
  • Servomotor (para especificação Fanuc): αiF2/5000
  • Relação de redução total: rotativo 1/72 / inclinação 1/120
  • Velocidade máx. (a motor 3000 min-1): rotativo 41,6 / inclinação 25
  • Inércia de trabalho admissível: 0,25 kg·m2
  • Precisão de indexação (s): rotativo 20 / inclinação 20
  • Repetibilidade (s): rotativo 8 / inclinação 4
  • Carga admissível: horizontal 60 kg / inclinada 40 kg
  • Massa do produto: 193 kg
  • Junta rotativa integrada (opção): RJ50RKT180 — Hidráulica/Pneumática 5 portas + 1 porta pneumática
