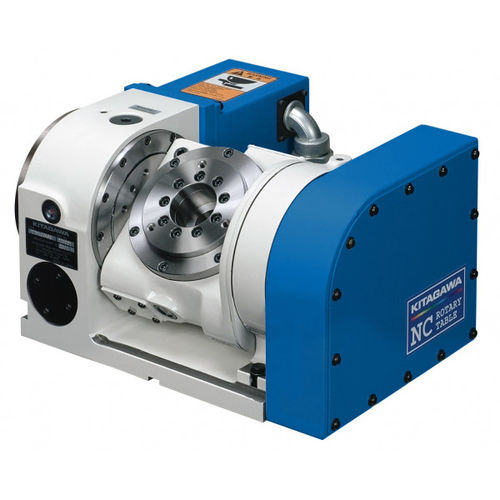

Mesa divisora pneumática TT101

basculantepara máquina-ferramentacompacta

Visão geral do produto
O Kitagawa TT101 é uma mesa rotativa inclinável NC projetada para usinagem em 4.º e 5.º eixos em centros de usinagem CNC. Projeto compacto e alta precisão de posicionamento para aplicações industriais.

Principais características

• Ângulo de inclinação: -20°~+120°
• Diâmetro da mesa: Ø110 mm
• Diâmetro de referência na face: Ø50H7
• Diâmetro do furo passante do spindle: Ø32 mm
• Altura ao centro: 140 mm
• Método de fixação: Pneumático
• Torque de fixação (a 0,5 MPa): Rotação 180 N·m, Inclinação 300 N·m
• Inércia de trabalho admissível: 0,05 kg·m2
• Precisão de indexação: Rotação 30 s, Inclinação 60 s
• Repetibilidade: 4 s
• Massa: 73 kg

Especificações técnicas

• Modelo: TT101
• Inércia reduzida do eixo motor - Rotação: 0,000082 kg·m2; Inclinação: 0,000081 kg·m2
• Servomotor (spec. FANUC) - Rotação: αiF 1/5000; Inclinação: αiF 2/5000
• Relação total de redução - Rotação: 1/72; Inclinação: 1/120
• Velocidade máx. de rotação (a motor 3000 min-1) - Rotação: 41,6 min-1; Inclinação: 25 min-1
• Carga admissível - Horizontal: 35 kg; Inclinado: 20 kg

Notas adicionais
Disponível com vários tipos de motor para adaptar a diferentes modelos de máquinas. Versão Quinte: TT101AV00. Consulte o representante Kitagawa para opções e acessórios.
