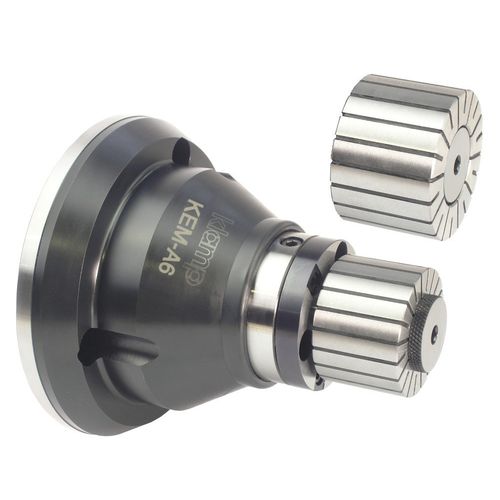

Mandril expansivo com pinça expansível KEM-AS-A6

para torneamentopara torneamento internomodular

Visão geral
O KEM-AS-A6 é um mandril expansível para aperto interno, desenvolvido para fixação precisa de peças em tornos. Possui desenho de tração para contacto duplo e flange comum para intercambiabilidade modular.

Principais características

• Desenho pull-back que posiciona a peça contra um batente para rigidez por contacto duplo.
• Configuração de flange modular que permite intercambiabilidade com corpos traseiros compatíveis.
• Especificar, ao encomendar, casquilhos standard ou flush (a ras).

Dimensões do conjunto

• A: 95 mm
• B: 115 mm
• C: 170 mm
• D: 125 mm
• E: 64 mm
• F: 14,5 mm
• G: 22,1 mm (G a ras: 25,4 mm)

Parâmetros técnicos

• Montagem de fuso: A2-6
• Intervalo de aperto do mandril: 12,4 mm - 22,4 mm
• Intervalo de aperto do casquilho: 0,5 mm
• Força máxima de tração: 7 kN
• Força máxima de aperto: 12,5 kN
• Diâmetro máximo roscado da porca de tração: M75 x 2

Como encomendar

• 1. Escolher o modelo de mandril com base no(s) diâmetro(s) a apertar — os modelos são identificados pelo intervalo de aperto.
• 2. Seleccionar o número de peça que corresponde ao encaixe do fuso do seu torno — cada sistema inclui um conector de drawtube personalizável.
• 3. Encomendar casquilhos e localizadores de peça separadamente; especificar casquilho standard ou a ras ao efetuar a encomenda.

Incluído e notas de projecto

• Cada mandril inclui a haste de expansão, o adaptador de haste e a ferragem de montagem.
• Todos os casquilhos expansíveis são colados para garantir vedação contra fluido de corte e entrada de cavacos.
• O design de duplo ângulo assegura expansão paralela do casquilho para contacto ao longo de toda a peça e libertação positiva na descompressão.
• Os casquilhos colapsam 0,1 mm abaixo do diâmetro nominal retificado para facilitar a carga e descarga das peças.

Especificações

• Série: KEM
• Modelo: KEM-AS-A6
• Montagem de fuso: A2-6
• Intervalo de aperto mandril: 12,4 mm - 22,4 mm
• Intervalo de aperto casquilho: 0,5 mm
• Força máxima de tração: 7 kN
• Força máxima de aperto: 12,5 kN
• Diâmetro máximo roscado da porca: M75 x 2
• Dimensões do conjunto (A–G) conforme indicado acima
