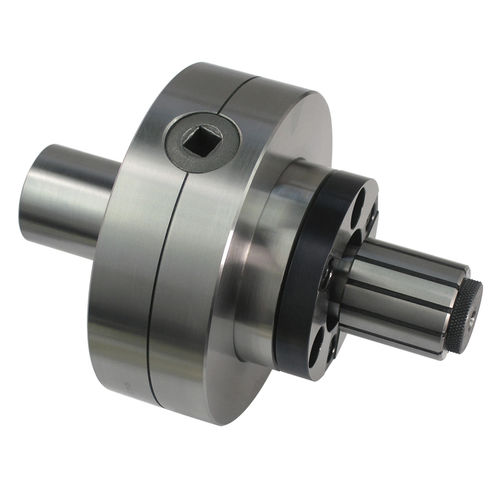

Porta-pinça de haste cilíndrica KEM-AS-MAcom chavecom pinça expansívelpara usinagem
Guardar nos favoritos
Comparar
Características
- Mecanismo de aperto
- de haste cilíndrica, com pinça expansível, com chave
- Aplicações
- para usinagem, para mecânica de precisão
- Outras características
- de precisão, de alta precisão, de fixação manual
- Número de castanhas
- com 3 castanhas
- Diâmetro de fixação
MÍN: 12,4 mm
(0,49 in)MÁX: 22,4 mm
(0,88 in)
Descrição
Visão geral
Principais características
Dimensões (ver desenho de dimensões)
Especificações técnicas
Uso recomendado
- Mandril expansível manual, modelo KEM-AS-MA.
- Faixa de aperto: 12,4 mm – 22,4 mm.
- Pino de montagem: Ø38 mm.
Principais características
- Acionamento manual com chave quadrada incluída; adequado para furos cegos e passantes.
- Utiliza os mesmos mandris de precisão, luvas expansíveis e localizadores da série KEM CNC.
- Pode ser alinhado e apertado em um mandril de 3 castanhas para melhorar cilindricidade e concentricidade.
- O pino de montagem universal facilita a transferência entre máquinas e reduz o tempo de set-up.
- Projetado para garantir precisão de cilindricidade e concentricidade em produções de baixo a médio volume.
Dimensões (ver desenho de dimensões)
- E: 64 mm
- F: 14,5 mm
- G: 22,1 mm
- G (A ras): 25,4 mm
Especificações técnicas
- Modelo: KEM-AS-MA
- Tipo: Mandril expansível manual
- Faixa de aperto: 12,4 mm – 22,4 mm
- Pino de montagem: Ø38 mm (retificado)
- Acionamento: lateral, chave quadrada incluída
- Compatibilidade: mesmos mandris, luvas expansíveis e localizadores da série KEM CNC
- Uso recomendado: produção de baixo a médio volume (para alta produção, utilizar a série KEM padrão)
- Precisão: boa cilindricidade e concentricidade; possível melhoria através do aperto em mandril de 3 castanhas
Uso recomendado
- Indicado para pequenas e médias séries, prototipagem e transferência entre máquinas para fixação interna.
- Para produção contínua em grande volume, considerar os mandris expansíveis KEM CNC.
