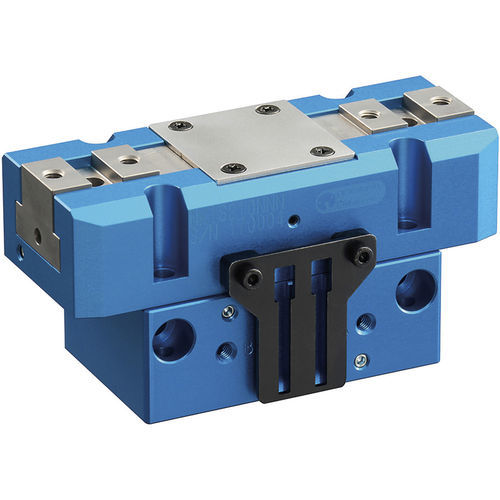

Garra de preensão pneumática NTS2 series

paralelade 2 dedospara robô industrial

Visão geral do produto
Agarra paralela pneumática de duas mandíbulas padrão para automação industrial e manuseio robótico. Projetada para captura estável de peças e integração simples com o efetor final do robô.

• Proteção contra cavacos e manutenção facilitada
• Alta força de aperto para manuseio estável de peças pesadas
• Corpo leve e compacto que não limita a carga útil do robô
• Novo estilo de montagem com menor projeção em comparação com modelos convencionais
• Maior precisão de aperto devido a um corpo extremamente rígido

Principais dados técnicos
Close Force (N): 250
Open Force (N): 280
* Pressão de ar ajustada para 0,6 MPa.
Measurement Distance L (mm): 10
Jaw Stroke: 12 mm (dia.), 6 mm (por dedo)
Repeatability (mm): ±0.01
Mass (kg): 0.29
Air Consumption per reciprocating (cm3): 8.4
Air pressure (MPa): 0.2 ~ 0.8
Operating Temperature (℃): 5 ~ 60

Notas

• Instale uma válvula de retenção no circuito de ar para que a garra não libere a peça caso a pressão de ar caia.
• Um suporte para reed switch é fornecido.
• Se sensores de proximidade forem usados para detecção direta do curso das mandíbulas, adquira os suportes para sensor separadamente.
• O material das vedações internas é borracha nitrílica; vedações em fluororubber estão disponíveis como alternativa.

Especificações (tabela)
Model | Jaw Stroke Diameter (mm) | Measurement Distance L (mm) | OD Gripping (N) | ID Gripping (N) | Repeatability (mm) | Mass (kg) | Air Consumption (cm3) | Air pressure (MPa) | Operating Temperature (℃)
NTS206 | 12 | 10 | 250 | 280 | ±0.01 | 0.29 | 8.4 | 0.2～0.8 | 5～60
NTS208 | 16 | 10 | 460 | 490 | ±0.01 | 0.48 | 18.8 | 0.2～0.8 | 5～60
NTS210 | 20 | 20 | 610 | 680 | ±0.01 | 0.78 | 35.1 | 0.2～0.8 | 5～60
NTS212 | 24 | 20 | 850 | 970 | ±0.01 | 1.34 | 52.4 | 0.2～0.8 | 5～60
NTS216 | 32 | 20 | 1520 | 1690 | ±0.01 | 2.52 | 123.2 | 0.2～0.8 | 5～60
NTS220 | 40 | 20 | 2700 | 2870 | ±0.01 | 5.14 | 272.2 | 0.2～0.8 | 5～60
NTS230-M | 60 | 20 | 4750 | 4820 | ±0.02 | 10.4 | 683.4 | 0.2～0.8 | 5～60
NTS230H-M | 41 | 20 | 7500 | 7650 | ±0.02 | 10.4 | 683.4 | 0.2～0.6 | 5～60

Informações adicionais
A distância de medição é a distância desde a superfície superior da mandíbula mestre até o centro de apreensão. Os valores indicados referem-se à pressão de alimentação de 0,6 MPa.

Especificações técnicas

• Marca: Kitagawa
• Modelo / SKU: NTS206
• Série: NTS series
• Close Force: 250 N (valor a 0,6 MPa)
• Open Force: 280 N (valor a 0,6 MPa)
• Measurement Distance L: 10 mm
• Jaw Stroke: 12 mm (diâmetro), 6 mm (por dedo)
• Repeatability: ±0.01 mm
• Mass: 0.29 kg
• Air consumption per reciprocating: 8.4 cm3
• Faixa de pressão de ar: 0.2–0.8 MPa
• Faixa de temperatura de operação: 5–60 ℃
