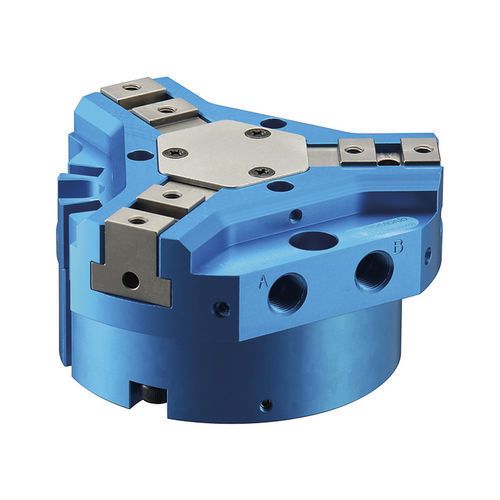

Garra de preensão pneumática NTS3 series

paralelade 3 dedospara cargas pesadas

Visão geral do produto

• Pinça pneumática paralela de três garras padrão, projetada para alta força de aperto e integração compacta em robôs.
• Proteção contra cavacos e projeto que simplifica a manutenção.
• Alta força de aperto para manuseio estável de peças pesadas.
• Corpo leve e compacto que minimiza a carga adicional no robô.
• Novo estilo de montagem reduz a saliência em comparação com modelos convencionais.
• Corpo extremamente rígido para maior precisão de apreensão.

Principais características

• Close Force (N): 750 (a 0,6 MPa)
• Open Force (N): 800 (a 0,6 MPa)
• Pressão de referência para as forças listadas: 0,6 MPa
• Measurement Distance L (mm): 10 (distância entre a superfície superior da garra mestre e o centro de apreensão)
• Jaw Stroke: 12 mm (diâmetro), 6 mm por garra
• Repeatability (mm): ±0,01
• Mass (kg): 0,40
• Consumo de ar por movimento (cm3): 24,1
• Pressão de operação (MPa): 0,2 – 0,8
• Temperatura de operação (℃): 5 – 60

Specifications (table)
Model | Jaw Stroke Diameter (mm) | Measurement Distance L (mm) | OD Gripping (N) | ID Gripping (N) | Repeatability (mm) | Mass (kg) | Air Consumption (cm3) | Air pressure (MPa) | Operating Temperature (℃)
NTS307 | 12 | 10 | 750 | 800 | ±0,01 | 0,40 | 24,1 | 0.2～0.8 | 5～60
NTS309 | 16 | 20 | 1010 | 1120 | ±0,01 | 0,70 | 50,2 | 0.2～0.8 | 5～60
NTS311 | 20 | 20 | 1810 | 1930 | ±0,01 | 1,21 | 112 | 0.2～0.8 | 5～60
NTS313 | 24 | 20 | 3180 | 3400 | ±0,01 | 2,25 | 201 | 0.2～0.8 | 5～60
NTS317 | 32 | 20 | 6400 | 6900 | ±0,01 | 4,53 | 505,8 | 0.2～0.8 | 5～60

Notas

• Instalar uma válvula de retenção no circuito de ar para que a pinça não libere a peça caso a pressão do ar caia.
• Suporte para reed switch fornecido.
• Se forem usados interruptores de proximidade para detecção direta do curso das garras, adquirir os suportes para interruptores de proximidade separadamente.
• Vedações internas: borracha nitrílica (opção em fluororubber disponível).

Especificações técnicas

• Modelo: NTS307
• Tipo: Pinça pneumática paralela de três garras
• Close Force: 750 N (a 0,6 MPa)
• Open Force: 800 N (a 0,6 MPa)
• Jaw Stroke: 12 mm (diâmetro), 6 mm por garra
• Measurement Distance L: 10 mm
• Repeatability: ±0,01 mm
• Mass: 0,40 kg
• Consumo de ar por movimento: 24,1 cm3
• Pressão de alimentação: 0,2 – 0,8 MPa (valores de referência a 0,6 MPa)
• Temperatura de operação: 5 – 60 ℃
• Acessório incluído: suporte para reed switch
