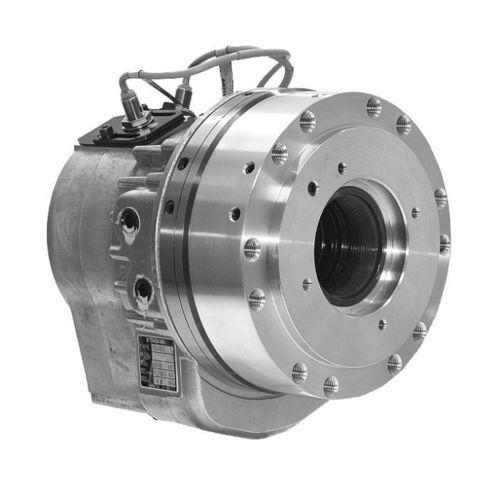

Cilindro hidráulico SS series

de pistãode dupla açãode alta velocidade

Descrição curta
Cilindro hidráulico compacto de centro aberto para aplicações com passagem de eixo, com furo passante de 46 mm, diâmetro do pistão 128 mm e curso 16 mm. Projetado para instalação compacta e altas velocidades de rotação.

Principais características

• Diâmetro do pistão: 128 mm
• Curso do pistão: 16 mm
• Diâmetro do furo passante: 46 mm
• Pressão máxima de operação: 4,5 MPa
• Velocidade máxima: 8000 rpm
• Força da barra de tração (lado empurrar): 43,6 kN
• Força da barra de tração (lado puxar): 38,9 kN
• Área do pistão (lado empurrar): 102,8 cm2
• Área do pistão (lado puxar): 91,5 cm2
• Momento de inércia: 0,017 kg·m2
• Vazamento total: 3,0 L/min
• Peso líquido: 8,0 kg

Compatibilidade
Compatível com os mandris de centro aberto Kitagawa B-200 e BB200, incluindo a variante B-206. Indicado para aplicações OEM e retrofit que exijam passagem pelo eixo.

Especificações do produto

• Modelo / SKU: SS1246K
• Diâmetro do furo passante: 46 mm
• Diâmetro do pistão: 128 mm
• Curso do pistão: 16 mm
• Área do pistão (lado empurrar): 102,8 cm2
• Área do pistão (lado puxar): 91,5 cm2
• Força da barra (lado empurrar): 43,6 kN
• Força da barra (lado puxar): 38,9 kN
• Pressão máxima de operação: 4,5 MPa
• Velocidade máxima: 8000 rpm
• Momento de inércia: 0,017 kg·m2
• Vazamento total: 3,0 L/min
• Peso líquido: 8,0 kg

Observações
Furação e usinagem de precisão, com uniões rotativas de funcionamento frio incluídas, asseguram vida útil prolongada e operação fiável em altas rotações. A série SS é otimizada para instalação compacta com aproximadamente 30% de redução de comprimento em relação à série S.
