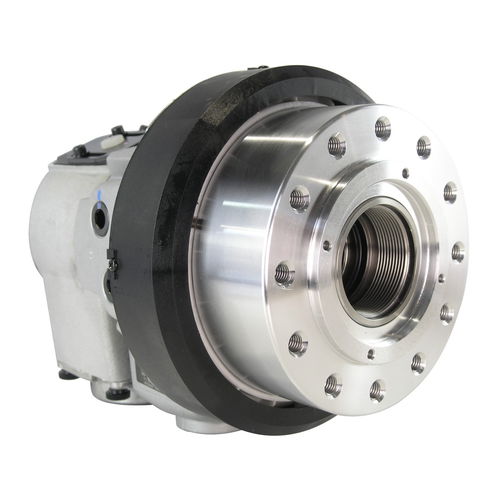

Cilindro hidráulico S series

de pistãode dupla açãocom furo interno

Visão geral
Cilindro hidráulico de centro aberto S1246 com passagem de barra de 46 mm e velocidade máxima até 7000 rpm. Aros de pistão usinados com precisão e uniões rotativas de funcionamento frio são fornecidos para operação duradoura sem problemas. Projeto compacto e leve, compatível com mandris Kitagawa B-200 e B-206.

Principais características

• Diâmetro do pistão: 125 mm
• Curso do pistão: 15 mm
• Força de tração (pull): 33 kN
• Força de empuxo (push): 38 kN
• Pressão máxima de operação: 4 MPa
• Velocidade máxima: 7000 rpm
• Momento de inércia: 0,019 kg·m2
• Peso líquido: 12,0 kg
• Vazamento total: 3,0 L/min

Especificações do produto (S1246)
Modelo: S1246 | Diâmetro passagem de barra (mm): 46 | Curso do pistão (mm): 15 | Diâmetro do pistão (mm): 125 | Área do pistão (Push) (cm2): 100 | Área do pistão (Pull) (cm2): 89 | Força da barra (Push) (kN): 38 | Força da barra (Pull) (kN): 33 | Pressão máx. de operação (MPa): 4 | Velocidade máx. (min-1): 7000 | Momento de inércia (kg·m2): 0,019 | Vazamento total (L/min): 3,0 | Peso líquido (kg): 12,0

Compatibilidade
Compatível com mandris Kitagawa B-200 e B-206.

Observações

• Válvula de retenção e válvula de alívio integradas
• Inclui uniões rotativas; aros de pistão usinados com precisão
