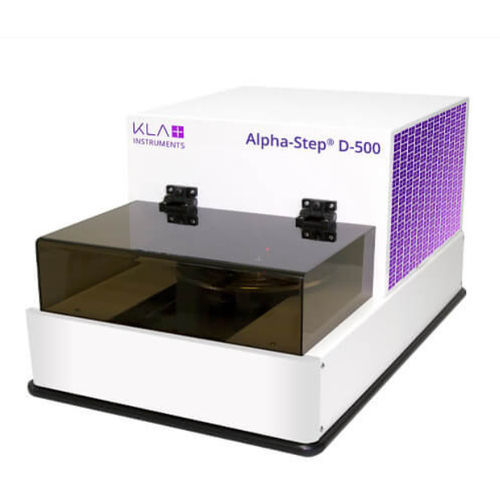

Profilômetro óptico Alpha-Step D-500

3Dcom estiletepara medição de rugosidade

O perfilador de pontas Alpha-Step D-500 suporta medições 2D da altura do passo, rugosidade, arco e tensão. A inovadora tecnologia de sensor de alavanca ótica oferece medições de alta resolução, grande alcance vertical e capacidade de medição de baixa força. Uma vantagem da técnica de medição com estilete é o facto de ser uma medição direta, independente das propriedades do material. A força ajustável e a escolha da haste permitem medições precisas de uma grande variedade de estruturas e materiais. Isto permite a quantificação do seu processo para determinar a quantidade de material adicionado ou removido, bem como quaisquer alterações na estrutura através da medição da rugosidade e da tensão. Imagem ampliada da rugosidade de uma célula solar Caraterísticas Altura do passo: Nanómetros a 1200µm Força reduzida: 0,03 a 15mg Vídeo: câmara a cores de alta resolução de 5MP Correção da distorção trapezoidal: Elimina a distorção devida à ótica de visualização lateral Correção do arco: Elimina o erro devido ao movimento do arco da caneta Tamanho compacto: O sistema mais pequeno para um perfilador de bancada Software: Interface de software de fácil utilização Gráfico que mostra as medições da altura do passo Aplicações Altura do degrau: altura do degrau 2D Textura: rugosidade e ondulação 2D Forma: arco e forma 2D Tensão: tensão de película fina 2D
