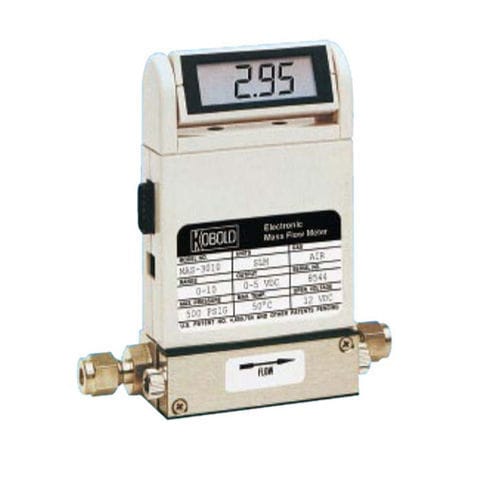

Medidor de vazão de pressão diferencial MAS

térmicode massapara líquidos

O medidor de caudal mássico modelo KOBOLD MAS efectua medições muito precisas do caudal mássico de gases em diferentes gamas de medição, desde 0-10 Nml/min até 0-500 NI/min de azoto. O funcionamento do medidor baseia-se no princípio da calorimetria. Para indicação de 98% do caudal real, o tempo de resposta é de 2 s. O medidor pode ser instalado em qualquer posição. Ao contrário da maioria dos medidores de caudal volumétricos, não é necessária qualquer correção de temperatura ou pressão. Isto significa que o modelo MAS é ideal para quase todas as aplicações de caudal de gás. As aplicações industriais típicas são o controlo de processos, tarefas de medição em laboratório, aplicações OEM, painéis de indicação de gás, monitorização de fugas e filtros. O MAS está disponível apenas com saída analógica ou, adicionalmente, com indicação digital. O ecrã LCD de 3% de dígitos é infinitamente rotativo em 180°. No fabrico das peças húmidas pode ser utilizado Nylon® reforçado com fibra de vidro ou aço inoxidável. Os materiais de vedação são FPM (Kalrez ou Neoprene a pedido). O modelo MAS pode ser operado com 12-15 (24 opcional). Recomenda-se a utilização de MAS-5015 ou MAS-5000 como fontes de alimentação. Normalmente, está disponível um sinal analógico de 0-5 Vdc (ou 4-20 mA opcional) como sinal de saída. Isto permite a implementação de funções de gravação, armazenamento de dados e controlo. Teoria de funcionamento O meio flui através do sistema de medição de derivação. A pressão diferencial resultante entre P1 e P2 faz com que uma pequena quantidade de gás flua através do tubo de medição suspenso. O rácio de separação é constante. Dois detectores de temperatura de resistência (elementos RTD) que transferem uma quantidade constante de calor para o fluxo de gás são montados no tubo de medição.
