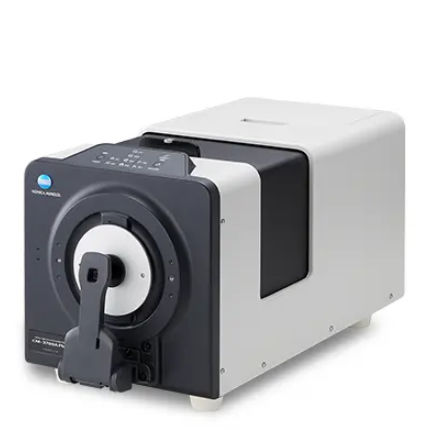

Espectrofotômetro em cores CM-3700A Plus

de xênonem reflexãode transmissão

Visão geral do produto O espectrofotómetro CM-3700A Plus da Konica Minolta estabelece um novo padrão na espectrofotometria de bancada, com tecnologia de ponta que proporciona medições de cor precisas e fiáveis. Como o mais recente modelo emblemático da Konica Minolta, este aparelho baseia-se no legado do seu antecessor (CM-3700A) para proporcionar uma repetibilidade melhorada, uma concordância entre instrumentos de ΔE*ab igual ou inferior a 0,08 e um desempenho de medição otimizado para amostras opacas, transparentes, translúcidas e fluorescentes. O instrumento apoia aplicações de investigação e desenvolvimento, controlo de qualidade e correspondência de cores por computador em diversos setores, tais como eletrónica de consumo, cuidados pessoais e cosméticos, tintas e revestimentos, plásticos, materiais de construção, têxteis, alimentos e bebidas e produtos farmacêuticos. Principais capacidades

• Medição simultânea SCI (Componente Especular Incluída) e SCE (Componente Especular Excluída) para uma maior produtividade.
• Repetibilidade melhorada, incluindo uma precisão muito elevada para o branco e uma maior exatidão para o preto e cores escuras.
• Função de visor de câmara para um posicionamento preciso da amostra e a capacidade de guardar imagens juntamente com os dados de medição.
• Sensor de temperatura/humidade ambiente e um termómetro de amostra para registar as condições ambientais e a temperatura da superfície da amostra juntamente com as medições.
• Função de Análise e Ajuste do Comprimento de Onda (WAA) para verificação interna do desempenho e correção da variação do comprimento de onda durante a calibração.
• Câmara de transmitância espaçosa e compartimento de armazenamento de acessórios integrado para uma utilização prática.

Características (detalhadas)

• Elevada concordância entre instrumentos (IIA): ∆E*ab < 0,08 (média de 12 pastilhas de cor BCRA Série II; LAV/SCI).
• Elevada repetibilidade: Branco dentro de ∆E*ab 0,005; Preto dentro de ∆E*ab 0,02.
• Capacidade de medição simultânea SCI e SCE.
• Várias áreas de medição: SAV, MAV, LMAV, LAV e modo de transmitância.
• Função de visor de câmara (captura/visualização de imagens utilizando software opcional, como o SpectraMagic NX2).
• Sensor de temperatura ambiente e termómetro de amostra (medição da temperatura da amostra aplicável à medição de refletância).
• Compartimento de armazenamento de acessórios integrado.
• Função de Análise e Ajuste do Comprimento de Onda (WAA) para diagnosticar e corrigir desvios no comprimento de onda.

Especificações (tabela) Sistema de iluminação/visualização | Refletância: di:8°, de:8° (iluminação difusa/ângulo de visualização de 8°); Comutável entre SCI/SCE e simultâneo; em conformidade com as normas CIE n.º 15 (2004), ISO 7724/1, ASTM E 1164, DIN 5033 Parte 7 e JIS Z 8722, condição c. Sistema de iluminação/observação | Transmitância: di:0°, de:0° (iluminação difusa/ângulo de observação de 0°); Em conformidade com as normas CIE n.º 15 (2004), ASTM E 1164, DIN 5033 Parte 7 e JIS Z 8722, condição g. Dimensões da esfera integradora | Ø 152 mm / 6 polegadas Detetor | Matriz de fotodíodos de silício de 38 elementos Dispositivo de separação espectral | Rede de difração Intervalo de comprimentos de onda | 360 a 740 nm Intervalo entre comprimentos de onda | 10 nm Largura de banda média | Aprox. 14 nm Intervalo de medição | 0 a 200%; Resolução: 0,001% Fonte de luz | Lâmpada de arco de xénon pulsada Área de medição/iluminação | Refletância: selecionável entre SAV, MAV, LMAV e LAV. SAV: medição de 3×5 mm / iluminação de 5×7 mm. MAV: medição de ø8 mm / iluminação de ø11 mm. LMAV: medição de ø16 mm / iluminação de ø20 mm. LAV: medição de ø25,4 mm / iluminação de ø28 mm. Área de medição/iluminação | Transmitância: aprox. Ø20 mm / ø25 mm Repetibilidade | Branco: desvio padrão dos valores colorimétricos dentro de ΔE ≤ 0,005; desvio padrão da refletância espectral dentro de 0,05% (30 medições a intervalos de 10 s após a calibração do branco). Preto: desvio padrão dos valores colorimétricos dentro de ΔE ≤ 0,02; desvio padrão da refletância espectral dentro de 0,02% (30 medições a intervalos de 10 s após a calibração do branco numa placa preta da Série II da BCRA, com 1% de refletância). Concordância entre instrumentos | Dentro de ΔE*ab 0,08 (média de 12 placas de cor da Série II da BCRA; LAV/SCI comparados com o corpo-padrão nas condições de medição padrão da Konica Minolta). Ajuste de UV | Filtro de corte de UV: 400 nm; variável contínua controlada por computador de 0,0% a 100,0% (1000 passos). Medição da temperatura da amostra | Precisão dentro da faixa de temperatura/humidade de funcionamento: SAV: ±1,2 °C; LMAV, MAV: ±0,8 °C; LAV: ±0,5 °C. Tempo de medição | SCI ou SCE: aprox. 2 s; SCI ou SCE com temperatura da amostra: aprox. 4,5 s; SCI+SCE: aprox. 5 s; SCI+SCE com temperatura da amostra: aprox. 5 s; Transmitância: aprox. 2 s. Intervalo mínimo entre medições | SCI ou SCE: aprox. 3 s; SCI ou SCE com temperatura da amostra: aprox. 5 s; SCI+SCE: aprox. 6 s; SCI+SCE com temperatura da amostra: aprox. 6 s; Transmitância: aprox. 3 s. Câmara de transmitância | Espessura máxima da amostra: aprox. 50 mm; comprimento máximo da amostra: ilimitado quando a tampa da câmara está aberta; estão disponíveis suportes opcionais para folhas ou recipientes de líquido. Função de visor da câmara | Utiliza a câmara interna; imagem visualizável/copiável utilizando software opcional, como o SpectraMagic NX2. Verificação interna do desempenho | Tecnologia WAA (Análise e Ajuste do Comprimento de Onda). Sensor de temperatura ambiente | Sim. Interface | USB 2.0. Alimentação | Adaptador CA dedicado. Dimensões (A x L x P) | Aprox. 307 (A) x 271 (L) x 600 (P) mm. Peso | Aprox. 20,0 kg. Intervalo de temperatura e humidade de funcionamento | Temperatura: 13 a 33 °C; Humidade relativa: 80 % ou menos (a 33 °C) sem condensação. Intervalo de temperatura/humidade de armazenamento | Temperatura: 0 a 40 °C; Humidade relativa: 80 % ou menos (a 35 °C) sem condensação. Acessórios de série | Placa de calibração branca; Máscaras-alvo (SAV, MAV, LMAV, LAV); Caixa de calibração de zero; Cabo USB (3 m); Adaptador de CA. Acessórios opcionais | Software de dados de cor SpectraMagic NX2; Suporte para amostras de transmitância; Células (vidro de 2 mm, 10 mm, 20 mm); Células de plástico (2 mm, 10 mm, 20 mm); Placa de calibração de zero de transmitância; placas de cor; azulejo verde; capa protetora contra o pó. Notas Função WAA: disponível gratuitamente durante o primeiro ano após a compra; a disponibilidade continuada após o primeiro ano requer manutenção/calibração do instrumento. As especificações estão sujeitas a alterações sem aviso prévio. Características / especificações técnicas

• Modelo: CM-3700A Plus
• Modos de medição: refletância (di:8°, de:8°) e transmitância (di:0°, de:0°); SCI e SCE selecionáveis e simultâneos
• Intervalo de comprimentos de onda: 360–740 nm; passo de 10 nm; largura de banda média ≈14 nm
• Detetor: matriz de fotodíodos de silício de 38 elementos; separação espectral: grelha de difração
• Esfera integradora: Ø152 mm / 6 polegadas
• Áreas de medição: SAV (3×5 mm), MAV (ø8 mm), LMAV (ø16 mm), LAV (ø25,4 mm); Transmitância aprox. Ø20/ø25 mm
• Repetibilidade: ΔE*ab do branco dentro de 0,005; Para o preto, ΔE*ab dentro de 0,02
• Concordância entre instrumentos: dentro de ΔE*ab 0,08 (12 amostras BCRA, LAV/SCI)
• Fonte de luz: Lâmpada de arco de xénon pulsada
• Interface: USB 2.0; Alimentação: Adaptador CA dedicado
• Dimensões: Aprox. 307 x 271 x 600 mm; Peso: aprox. 20,0 kg
• Condições ambientais: funcionamento entre 13 e 33 °C, HR ≤ 80% (a 33 °C) sem condensação
