Espectrofotômetro visível CM-1 series

com BluetoothUSBde matrizes de díodo

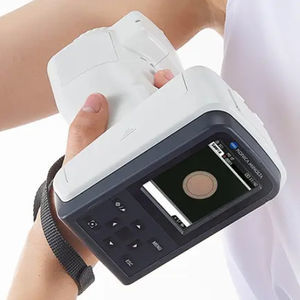

Visão geral Os espectrofotómetros CM-17d e CM-16d da Konica Minolta são instrumentos portáteis verticais de medição de cor, concebidos para uma vasta gama de aplicações, incluindo plásticos, eletrónica de consumo, tintas e revestimentos, produtos de higiene pessoal, interiores automóveis, embalagens, materiais de construção e muito mais. São os sucessores dos modelos CM-700d e CM-600d e oferecem maior precisão, repetibilidade, maior velocidade de medição e melhor facilidade de utilização. Características principais

• Elevada concordância entre instrumentos e elevada repetibilidade para uma comunicação consistente da cor ao longo da cadeia de abastecimento.
• Velocidade de medição rápida: aprox. 0,7 s (SCI ou SCE).
• Várias aberturas de medição para diferentes tamanhos de amostra, incluindo superfícies moldadas ou curvas; opções MAV e SAV.
• Visor da câmara (pré-visualização em tempo real) disponível no CM-17d para facilitar o posicionamento da medição.
• Módulo opcional de LAN sem fios/Bluetooth para transferência de dados e conectividade.
• Orifício para parafuso/tripé na parte frontal para montagem de adaptadores personalizados, gabaritos ou braços robóticos; adaptador/gabarito opcional disponível para medições invertidas.
• Novo suporte para o CM-17d que permite a calibração a zero e o carregamento; compartimento dedicado para guardar a tampa de calibração branca.
• Software compatível: Ferramenta de Configuração CM-CT1 para configuração/padronização; SpectraMagic NX2 opcional (fórmulas de cor avançadas, iluminantes personalizados, modelos de controlo de qualidade, etiquetagem, etc.).
• Função de Análise e Ajuste do Comprimento de Onda (WAA) para verificações de desempenho de rotina e correção da variação do comprimento de onda.

Confiado pela Indústria Utilizado para o controlo de qualidade e análise da cor em vários setores que exigem medições precisas da cor e concordância fiável entre instrumentos. Aplicações

• Plásticos
• Tintas e revestimentos
• Eletrónica de consumo
• Produtos de higiene pessoal
• Interior de automóveis
• Embalagens
• Materiais de construção

Características / especificações técnicas

• Modelo: CM-17d (e) CM-16d
• Sistema de iluminação/visualização: di:8°, de:8° (iluminação difusa: ângulo de visualização de 8°); Comutável entre SCI (componente especular incluído) / SCE (componente especular excluído)
• Normas aplicáveis: Em conformidade com a ISO 7724/1, CIE n.º 15 (2004), ASTM E 1164 (SCI), DIN 5033 Parte 7, JIS Z 8722 Condição c
• Esfera integradora: Ø 40 mm
• Detetor: Matrizes duplas de fotodíodos de silício de 32 elementos
• Dispositivo de separação espectral: Rede de difração plana
• Intervalo de comprimentos de onda: 400 nm a 700 nm
• Intervalo de comprimento de onda de medição: 10 nm
• Largura de banda à meia altura: Aprox. 10 nm
• Intervalo de refletância: 0 a 175%; Resolução: 0,01 %
• Fonte de luz: Lâmpada de xénon pulsada (com filtro de corte de UV)
• Tempo de medição: Aprox. 0,7 s (SCI ou SCE, desde o premir do gatilho até à conclusão)
• Intervalo mínimo de medição: Aprox. 1,5 s (SCI ou SCE)
• Desempenho da bateria: Aprox. 2 000 medições (aprox. 1 000 quando se utiliza o módulo opcional WLAN/Bluetooth) em intervalos de 10 segundos a 23 °C com bateria de lítio dedicada, sem utilizar o visor elétrico
• Área de medição / área de iluminação: MAV: Ø8 mm / Ø11 mm; SAV (apenas CM-17d): Ø3 mm / Ø6 mm (máscara de alvo substituível e posição da lente selecionável)
• Repetibilidade: CM-17d: desvio padrão dentro de ΔE*ab 0,02 (placa de calibração branca medida 30 vezes em intervalos de 5 s); CM-16d: desvio padrão dentro de ΔE*ab 0,04
• Concordância entre instrumentos (IIA): CM-17d: dentro de ΔE*ab 0,12 (média de 12 pastilhas de cor da Série II da BCRA, MAV SCI); CM-16d: dentro de ΔE*ab 0,20
• Ecrã: LCD a cores TFT de 2,7 polegadas com modo de visualização vertical reversível
• Verificação interna do desempenho: tecnologia WAA (Análise e Ajuste do Comprimento de Onda)
• Interface: USB 2.0; WLAN opcional (IEEE 802.11 b/g/n) e Bluetooth (Versão 4.1, compatível com SPP) através de módulo opcional
• Função de visor de câmara: utilizando a câmara interna; as imagens podem ser apresentadas no ecrã (apenas CM-17d)
• Observador: suporta observadores padrão de 2° e 10°
• Iluminantes: A, C, D50, D65, F2, F6, F7, F8, F10, F11, F12, ID50, ID65, LED-B1..B5, LED-BH1, LED-RGB1, LED-V1, LED-V2, além de iluminantes definidos pelo utilizador (máx. 3 tipos) — é possível a avaliação simultânea com duas fontes de luz (os iluminantes definidos pelo utilizador requerem o SpectraMagic NX2 Pro opcional)
• Elementos apresentados: valores colorimétricos/gráfico, valores de diferença de cor/gráfico, gráfico espectral, avaliação de aprovação/reprovação, pseudocores
• Espaços de cor: L*a*b*, L*C*h, Hunter Lab, Yxy, XYZ, Munsell (C)
• Índices: MI, WI, YI, brilho ISO, WI/Tonalidade, intensidade tristimular, opacidade, escala de cinzentos, valor de brilho, índice do utilizador (requer a Ferramenta de Configuração CM-CT1 e uma licença válida do SpectraMagic NX2), negrura (My), intensidade do preto (Mc), Subtom (dM)
• Equações de diferença de cor: ΔE*ab (CIE1976), ΔE*94 (CIE1994), ΔE00 (CIEDE2000), CMC (l:c), Hunter ΔE, DIN99o, FMC-2, ΔE*94 (Especial) (modos ΔE especiais disponíveis)
• Memória de dados: 1 000 dados-alvo + 5 000 dados de amostra
• Alimentação: Alimentação CA através de adaptador CA USB Tipo C (compatível com Power Delivery, 15 W ou mais); bateria removível de iões de lítio; carregamento USB através da alimentação do barramento USB (com a bateria instalada)
• Tempo de carregamento: Aprox. 3,5 h (carregamento rápido) / aprox. 6 h (padrão)
• Dimensões (L × A × P): Aprox. 79 × 230 × 128 mm
• Peso: CM-17d aprox. 700 g (bateria incluída); CM-16d: aprox. 660 g (bateria incluída)
• Temperatura / humidade de funcionamento: Temperatura de 5 a 40 °C; humidade relativa de 80 % ou menos (a 35 °C) sem condensação
• Temperatura / humidade de armazenamento: Temperatura de 0 a 45 °C; humidade relativa de 80 % ou menos (a 35 °C) sem condensação
• Notas adicionais: A função de visor da câmara está disponível apenas no CM-17d; A ligação WLAN/Bluetooth requer o acessório opcional CM-A300; a função WAA está disponível gratuitamente durante o primeiro ano após a compra e pode ser mantida através da manutenção/calibração.
