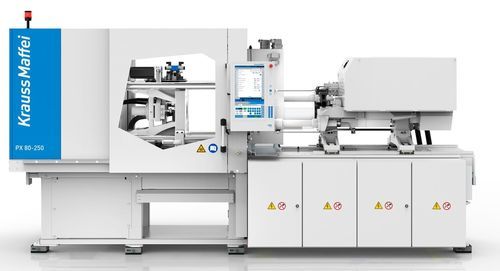

Máquina injetora horizontal PX series

totalmente elétricapara ciclos de produção rápidosde ciclos rápidos

Visão geral
A série PX é uma plataforma de moldagem por injeção totalmente elétrica projetada para células de produção compactas, energeticamente eficientes e de alta produtividade. O sistema modular expansível permite configurar máquinas PX com eixos de fechamento e injeção/plastificação servo-elétricos, funções servo-hidráulicas opcionais, controlo avançado do processo e integração de automação.

Características principais

• Unidade de fechamento totalmente elétrica com duplo paralelograma servo-elétrico de 5 pontos, dimensionada para moldes pesados e grandes
• Guias lineares de precisão para orientação suave da platina móvel e excelente paralelismo
• Ajuste automático da altura do molde e controlo automático da força de fechamento para configuração rápida e produção estável
• Ejetor elétrico de precisão com movimento paralelo independente e tempos de ciclo mais curtos
• Eixos de injeção e plastificação servo-elétricos com movimento de injeção servo-hidráulico opcional; várias classes de desempenho
• Contacto de bico por dois cilindros com sistema de bico servo-hidráulico rápido para aplicação uniforme de força e ligação sem fugas
• Servomotores para todos os eixos com recuperação de energia para minimizar consumo em vazio
• Servo Power-Pack opcional e compacto para funções hidráulicas (núcleo e funções em cascata)
• smartControl MC7: ecrã multi-touch 21,5", ProcessDesigner e interface smartCube integrada
• APCplus com cascadeX e materialX para produção adaptativa e sem defeitos
• Excelente acessibilidade: portas largas, painéis removíveis e fácil acesso à zona do bico
• Logística de peças em várias direções: calhas de descarga amplas, correia transportadora ou opções de descarga automatizada
• Pegada compacta através de conceito de carcaça inteligente permitindo até ~20% de redução de espaço

Vantagens

• Layout compacto que reduz a área ocupada e simplifica a integração de opções
• Alta produtividade graças a grandes dimensões de platina, suportes estáveis e eixos principais elétricos modernos
• Melhor eficiência energética e facilidade de manutenção através de guias de baixo atrito e acionamentos com recuperação

Automação e integração

• Desenhada para integração com robôs lineares LRXplus (simples ou twin) e robôs industriais para células compactas
• A carcaça da máquina suporta automação integrada: interfaces para esteira e desacoplamento de portas de segurança, conforme CE
• Pronta para Indústria 4.0 através dos módulos smartCube, smartConnect e smartMachine

Processo & opções

• Ampla gama de unidades de injeção e plastificadores especiais para diferentes polímeros; fácil retrofit de extratores de núcleo, power packs e medição de fluxo
• Manifold de meios próximo ao molde, economizando espaço para refrigeração eficiente e baixa perda de pressão
• Circuitos de controlo de temperatura selecionáveis (aquecimento priorizado/síncrono, boost/draw-down, grupos otimizados)

Especificações técnicas

• Designação da série: PX series
• Intervalo de força de fechamento: 800 - 2.000 kN
• Unidade de fechamento: totalmente elétrica, servo-elétrica 5 pontos duplo paralelograma, dimensionada para moldes pesados
• Injeção/plastificação: eixos servo-elétricos; movimento de injeção servo-hidráulico opcional; várias classes de desempenho
• Acionamentos: servos com recuperação de energia
• Controlo: smartControl MC7 (multi-touch 21,5") com ProcessDesigner; APCplus incluindo cascadeX e materialX
• Automação: integração com robôs lineares LRXplus, robôs lineares twin, robôs IR e sistemas de transporte/manuseio
• Acessibilidade: portas operacionais largas, painéis removíveis, acesso fácil ao bico
• Arrefecimento & meios: manifold modular próximo ao molde; alimentação de meios economizadora de espaço
• Retrofit: opções modulares incluindo extratores de núcleo, Servo Power-Pack, medição de fluxo e plastificadores especiais
