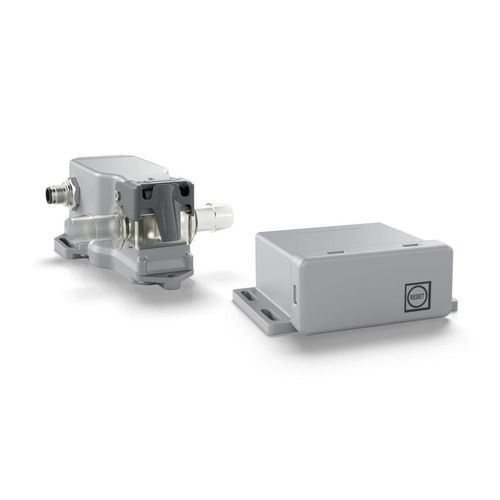

Medidor de vazão eletromagnético FLEXMAG 6100

volumétricopara líquidosDN 8 mm (1/4")

Visão geral
O FLEXMAG 6100 é um medidor de vazão eletromagnético projetado para processos biofarmacêuticos de uso único, incluindo filtração, cromatografia e preparação de tampões/meios. Consiste em um sensor, um tubo de fluxo descartável de uso único e um conversor de sinal. O tubo estéril e biocompatível é esterilizável por gama ou raios X e fornecido em embalagens individuais duplamente seladas com um encaixe barb para integração em sistemas single-use.

Principais benefícios

• Medida de vazão de alta precisão em ampla faixa sem necessidade de recalibração
• Tubo de fluxo descartável esterilizável por gama ou raios X, disponível de 1/4 in a 1 in (DI)
• Materiais em contato compatíveis com requisitos biofarmacêuticos
• Diagnósticos avançados e servidor web embarcado para configuração e diagnóstico
• Comunicação EtherNet/IP™ e saída 4…20 mA galvanicamente isolada (ativa/passiva)

Características e opções

• Tubo de fluxo descartável: fabricado em sala limpa ISO 7, materiais compatíveis com biofarmácia, embalado em sachets individuais duplamente selados para fluxos de trabalho de uso único
• Um sensor compatível com múltiplos diâmetros de tubo
  • Tubo S (pequeno): 1/4 in (ID): 0.015–3 l/min
  • Tubo M (médio): 3/8 in (ID): 0.04–14 l/min; 1/2 in (ID): 0.09–20 l/min
  • Tubo L (grande): 3/4 in (ID): 0.16–62 l/min; 1 in (ID): 0.25–75 l/min
• Esterilização do tubo: gama ou raios X até 50 kGy
• Precisão de medição: ±1% do valor medido + 1 mm/s
• Pegada do sensor reduzida e design full-bore para baixa perda de pressão
• Medida bidirecional e operação livre de manutenção; calibrado de fábrica
• Interfaces: EtherNet/IP™ e servidor web embarcado para configuração; saída 4…20 mA galvanicamente isolada (ativa/passiva)
• Diagnósticos: LED integrado e funções como detecção de braçadeira e detecção de tubo vazio

Aplicações típicas

• Indústria biofarmacêutica
• Medição de fluxo in-line em processos downstream
  • Filtração normal
  • Filtração tangencial
  • Cromatografia
  • Preparação de tampões e meios
  • Monitoramento e controlo geral da transferência de líquidos

Informações gerais (tabela)
Tipo de produto: Medidor de vazão
Nome da família: FLEXMAG
Posicionamento do produto: Para aplicações biofarmacêuticas de uso único
Princípio de medição: Eletromagnético
Meios medidos: Líquidos

Comunicação (tabela)
Saídas analógicas: 4…20 mA
Saídas digitais: EtherNet/IP™

Especificações técnicas

• Produto: Medidor de vazão eletromagnético FLEXMAG 6100 para aplicações biofarmacêuticas de uso único
• Componentes: sensor, tubo de fluxo descartável de uso único, conversor de sinal
• Tamanhos de tubo: 1/4 in, 3/8 in, 1/2 in, 3/4 in, 1 in (DI)
• Faixas de fluxo por tamanho: 1/4 in: 0.015–3 l/min; 3/8 in: 0.04–14 l/min; 1/2 in: 0.09–20 l/min; 3/4 in: 0.16–62 l/min; 1 in: 0.25–75 l/min
• Esterilização: tubos esterilizáveis por gama ou raios X até 50 kGy
• Materiais em contato e embalagem: materiais compatíveis biofarmacêuticos, fabricação em sala limpa ISO 7, embalagem em sachets duplamente selados
• Precisão: ±1% do valor medido + 1 mm/s
• Instalação: pegada reduzida do sensor, design full-bore, medição bidirecional, baixa perda de pressão
• Manutenção: sem manutenção; calibrado de fábrica (sem necessidade de recalibração)
• Saídas & comunicação: 4…20 mA galvanicamente isolada (ativa/passiva); EtherNet/IP™; servidor web embarcado
• Diagnósticos: diagnósticos avançados com indicador LED (detecção de braçadeira, detecção de tubo vazio)
