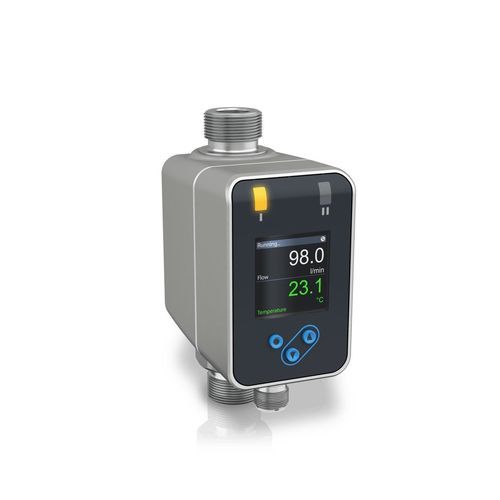

Medidor de vazão eletromagnético AF-E 400

volumétricopara líquidosDN 6 mm (1/8")

Visão geral
O AF-E 400 é um caudalímetro eletromagnético para utilidades e automação industrial. Projetado para medição de líquidos condutores em espaços reduzidos, por exemplo em circuitos de refrigeração de equipamentos de soldagem, máquinas de dobra, robôs e skids de dosagem química. O sensor utiliza tubo de medição de seção circular em PEEK e um invólucro ultracompacto para manter a precisão em amplas faixas de pressão e temperatura. A medição de temperatura integrada elimina a necessidade de sensor externo.

Destaques do produto

• Medição de líquidos condutores (fluídos refrigerantes, água fria/quente, produtos químicos, etc.)
• Alto desempenho para faixa de temperatura, precisão, perda de pressão e faixa de vazão
• Design ultracompacto adequado para instalação em paralelo e espaços confinados
• Saídas e interfaces: 4…20 mA, pulso, frequência, Modbus RTU, IO-Link

Recursos & Opções

• Medição de vazão, vazão totalizada e temperatura até +90°C / +194°F
• Invólucro em aço inoxidável fundido, espessura de parede 2 mm
• Mantém precisão em amplas faixas de pressão e temperatura (máx. 16 barg / 230 psig)
• Tubo de seção circular para perda de pressão minimizada e alto turndown sem risco de cavitação
• Sem cross talk: permite instalação em série ou paralelo com distância de 2 mm entre dispositivos
• Diagnósticos NAMUR NE 107
• IO-Link para transmissão de dados de processo ampliada e configuração automática do dispositivo
• Visor colorido rotativo para orientação de leitura flexível
• Tamanhos nominais do sensor: 6, 15, 20, 25 mm (adaptadores disponíveis para 40 e 50 mm); conexões roscadas G (macho), NPT (fêmea), Rc (fêmea)
• Adaptadores e opções de extensão para outros tipos de rosca e faixas de vazão maiores

Aplicações típicas

• Automação de fábrica e máquinas
• Medição de vazão de líquidos condutores em utilidades e automação industrial
• Monitoramento de água de refrigeração para dobra, robôs de soldagem, injeção e manuseio de web
• Monitoramento do consumo de água em instalações de lavagem (lavagem de cascalho, lava-rápido, lavagem industrial)
• Monitoramento de recirculação de água quente/fria
• Skids de dosagem para reagentes, catalisadores e produtos químicos

Especificações (tabelas)
Informações gerais
Tipo de produto: Caudalímetro
Posicionamento do produto: Para utilidades e automação industrial
Meios medidos: Líquidos

Condições de operação
Pressão de processo: máx. 16 barg / 230 psig
Temperatura de processo: -20…+90°C / -4…+194°F

Materiais
Tubo de medição: Polieteretercetona (PEEK)

Conexões de processo
Conexões roscadas: Macho: G¼, G½, G¾, G1, G1½, G2; Fêmea: ½ NPT, ¾ NPT, 1 NPT; Rc ¼, Rc ½, Rc ¾, Rc 1

Comunicação
Saídas analógicas: 4…20 mA
Saídas discretas: Chaves de limite, Pulso, Frequência
Saídas digitais: Modbus RTU, IO-Link

Especificações técnicas

• Medição de temperatura integrada (não requer sensor externo)
• Design de sensor ultracompacto adequado para instalação em paralelo e espaços confinados
• Redução de orifício circular para maior resistência à pressão e perda de carga reduzida
• Precisão mantida em amplas faixas de pressão e temperatura
• Tipos de rosca disponíveis: G (macho), NPT (fêmea), Rc (fêmea)
• Tamanhos nominais do sensor: 6 mm, 15 mm, 20 mm, 25 mm (opções de adaptador para 40 mm e 50 mm)
• Pressão máxima de processo: 16 barg (230 psig)
• Faixa de temperatura de processo: -20 a +90 °C (-4 a +194 °F)
• Tubo de medição: PEEK
• Interfaces: 4–20 mA analógico, pulso, frequência, Modbus RTU, IO-Link
• Diagnósticos: conforme NAMUR NE 107
• Visor colorido rotativo para orientação de leitura flexível
