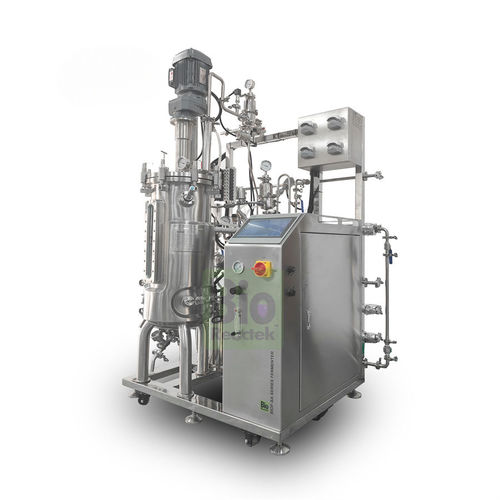

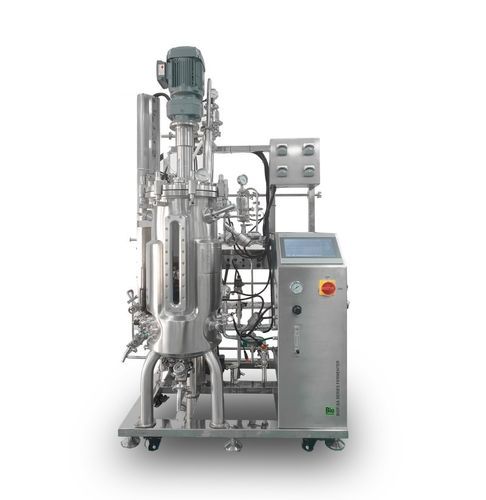

Biorreator-fermentador de agitação mecânica (STR) BIOF-SA series

em batelada alimentadapara a indústria farmacêuticaautomático

Descrição Os novos fermentadores de aço inoxidável da série automática BIOF-SA satisfazem as necessidades de produção em escala piloto e em pequena escala. Capacidades disponíveis de 10 L a 2000 L; os corpos dos tanques utilizam fabricantes de aço inoxidável certificados para garantir uma qualidade fiável. As caraterísticas padrão incluem SIP automático, controlo automático da pressão do tanque, elevação automática da tampa, controlo de fluxo MFC opcional, CIP opcional e conformidade com os requisitos GMP. Destaques

• Flagship avançado fermentadores biorreatores de aço inoxidável totalmente automáticos
• Interface humana de 2ª geração - fácil de usar; módulos de função personalizáveis
• Módulos online opcionais: CO2, ORP, concentração de células vivas, OD, análise de gases de escape
• Materiais do tanque: SS304 ou SS316L; maquinação e soldadura de precisão em aço inoxidável
• Peças principais de marcas famosas; certificação ISO 9001 e CE; documentos de verificação 3Q disponíveis

Caraterísticas do produto

• Sistema de alimentação BIOF Feed-Tec ™: alimentação manual e automática cronometrada; controle em cascata com pH e DO; suporta alimentação por equação e alimentação por índice para fermentação de alta densidade
• Trilha de auditoria BIOF Easy-Tri ™: armazena automaticamente todos os registros, suporta rastreabilidade, permissões avançadas para restringir a exportação / exclusão, HMI suporta trilhas de auditoria independentes e controle de sequência inteligente
• Design modular: módulos independentes por grupo de tanques, suporta sistemas de tanques múltiplos e amplificados, combinações flexíveis sem redesenho de tubulação
• Sistema operacional de um clique: fermentação e esterilização com um clique, configuração de parâmetros personalizados, recuperação de falta de energia, gerenciamento de autoridade de três níveis, expansível para computador host e IoT remoto

Módulos funcionais / expansão (visão geral) ORP, deteção de espuma, concentração de células vivas (biomassa online), Raman (otimização de processo), deteção de exaustão online de CO2 (cálculo CER / OR / RQ), OD online (turbidez contínua), análise de gases de exaustão - todos disponíveis como módulos online opcionais. Esterilização, limpeza e válvulas Esterilização automática em linha a vapor de alta pressão com válvulas de vapor de assento angular e de diafragma, purgador importado; design de temperatura de esterilização 100-145 °C; esterilização a vapor de 4 vias: camisa, tanque, válvula, filtro. Sistema CIP opcional: circulação em circuito fechado, limpeza in situ de tanques/tubos/válvulas sem desmontagem; controlo automático da temperatura e reabastecimento de água à distância. Segurança e saneamento O design integrado da válvula do fundo do tanque elimina pontos mortos, suporta a esterilização a vapor online, reduz o risco de contaminação. Condensador de gases de escape e filtragem de várias fases (0,2 μm grosso, 0,01 μm fino, PTFE) disponíveis. Sensor de pressão do tanque com válvula proporcional controlada por PID para uma regulação precisa da pressão. Construção chave e design mecânico Tanque interno de aço inoxidável (AISI 316L / AISI 304L), revestimento AISI 304L; padrão de fabricação ASME BPE-2019 e padrões de soldagem PED; polimento de superfície em contato com o material Ra ≤ 0,4. Opções modulares de impulsor: lâmina inclinada, espiral, pá, turbina, hélice. Acionamento de agitação: Servo Panasonic ou motor redutor SEW com controlo de velocidade PID. Controlos e interface de utilizador incluídos Controlador: Siemens SIMATIC S7-1200 series com controlo de programa PID; HMI TPC10; BIOF-Control V2.2 suporta controlo multi-tanque com um clique, pista de auditoria e controlo de sequência; suporta expansão para sistemas host e IoT. Vídeos / Demonstrações A página do produto inclui tours de vídeo do produto incorporados que demonstram a operação do tanque, esterilização automática, elevação da tampa e funções modulares. Caraterísticas / especificações técnicas

• Modelo / Série: Série BIOF-SA (modelos típicos: BIOF-S10A, S30A, S50A, S100A, S200A, S300A, S500A, S1000A, S2000A)
• Faixa de tamanho do tanque: 10 L a 2000 L (capacidades normais disponíveis; tamanhos personalizados suportados)
• Exemplos de volume de trabalho: 10 L modelo 3-8 L; 30 L modelo 8-24 L; 50 L modelo 12-40 L; 100 L modelo 25-80 L; 200 L modelo 40-160 L; 300 L modelo 80-240 L; 500 L modelo 100-400 L; 1000 L modelo 200-800 L; 2000 L modelo 400-1600 L
• Material do tanque interno: Aço inoxidável AISI 316L / AISI 304L
• Material do invólucro: Aço inoxidável AISI 304L
• Normas de fabrico: ASME BPE-2019, normas de soldadura PED
• Polimento da superfície (contacto com o produto): Ra ≤ 0,4
• Agitação: Servomotor Panasonic ou motoredutor SEW; controlo PID
• Gamas de velocidade de agitação (exemplos): até 20-800 rpm (dependente do modelo), precisão de controlo ±1 rpm
• Tipos de hélice: lâmina inclinada, espiral, pá, turbina, hélice (selecionável)
• Controlo de temperatura: Sensor PT100; controlo PID; permutador de calor de placas, camisa de aquecimento eléctrica e água de arrefecimento; gama aprox. ambiente+5 °C a 60 °C; precisão de visualização 0,1 °C; precisão de controlo ±0,1 °C
• Sonda de pH: METTLER TOLEDO / Hamilton; gama 0-12; controlo PID; precisão ±0,02; dosagem automática de ácido/alcalino (bomba peristáltica ou CO2 MFC)
• Sonda DO: METTLER TOLEDO / Hamilton; 0-200%; controlo PID; exatidão ±1%
• Fonte de ar/gás: fluxómetro de rotor de vidro importado standard; suporta CO2/O2/N2 e estratégias de gás multicanal; atualização opcional para caudalímetros de massa térmica (MFC)
• Distribuidor de gás: distribuidor anular ou difusor microporoso
• Filtros: grosseiros 0.2 μm e fino 0,01 μm PTFE; caixa do filtro de escape aquecido opcional
• Condensador de gases de escape: Aço inoxidável AISI 316L / AISI 304L
• Sistema de alimentação (padrão): quatro bombas peristálticas flip-top de alta precisão para alimentação, ácido, alcalino e antiespumante (controlo de interbloqueio PID); podem ser adicionadas bombas adicionais
• Marcas de bombas peristálticas: Bioreactek / Watson-Marlow (padrão)
• Selo mecânico: Burgmann
• Frasco de alimentação: SCHOTT (Alemanha)
• Marca do medidor de caudal de rotor de vidro: Dwyer (EUA)
• Marca do sensor de temperatura: JUMO (Alemanha)
• Componentes eléctricos de baixa tensão: Schneider
• Válvulas: Hebron / Gemu / Bürkert (válvulas de diafragma / manuais / automáticas de diafragma)
• Bomba de circulação: Grundfos (Dinamarca)
• Fluxómetro de massa opcional (MFM / MFC): Vögtlin (Suíça)
• Sensor de pressão do tanque / válvula de regulação: BDISENSORS (Alemanha); controlo automático da pressão do tanque 0-0,2 MPa; precisão de controlo ±0,001 MPa
• Pista de auditoria e segurança de dados: Armazenamento automático de registos BIOF Easy-Tri™, controlo de permissões, proteção da exportação/eliminação
• Opções / expansões: Sistema CIP, controlo de gás MFC, análise online de ORP/OR/espuma/biomassa/OD/Raman/CO₂/gases de escape, módulos de pesagem (tanque/alimentação), integração de sistema multi-tanque
• Certificações: ISO 9001, CE (configurações padrão)
