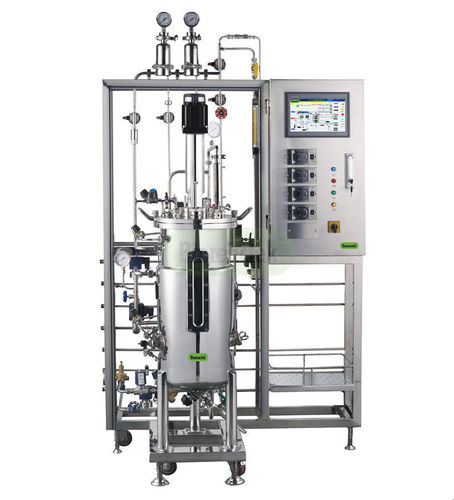

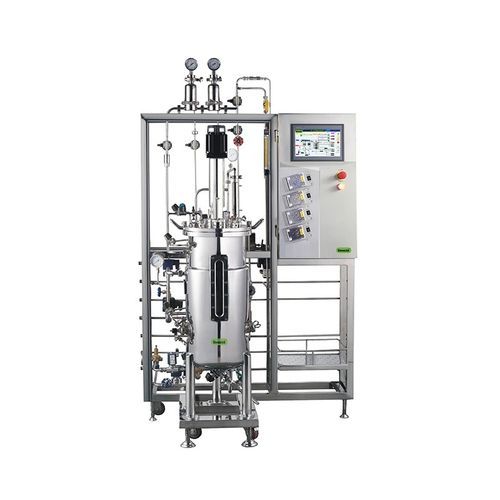

Biorreator-fermentador de agitação mecânica (STR) BIOF-S

para a indústria farmacêuticapara a indústriaautomático

Características principais

• Fermentador automático em aço inox BIOF-S Series — capacidades 10–20.000 L (modelos desde 5 L disponíveis)
• Controle automático completo: SIP, pH, DO, agitação, temperatura, pressão, fluxo de gás, elevação de tampa (opcional)
• Corpo em 316L com jaqueta 304; polimento interno Ra 0,4, externo Ra 0,6
• Opções modulares: controlo MFC, sistema CIP, pesagem de tanque, elevação de tampa
• Fornecimento turnkey disponível (chillers, compressores, geradores de vapor); projeto orientado para GMP

Visão geral
O sistema de fermentador BIOF-S inclui corpo do tanque, tubulação e válvulas, filtração de ar, controlo automático de temperatura e velocidade, monitorização pH e DO online com controlo automático, antiespumante e alimentação automáticos, controlo centralizado PLC e software de supervisão. Pode ser fornecido com compressores de ar sem óleo e geradores de vapor elétricos. Pressão de projeto 0,3 MPa. Portos padrão: amostragem, descarga inferior, visor lateral, iluminação de segurança, portas para temperatura/pH/DO/anti-espuma/ácido/álcali/inoculação/alimentação/entrada/saída de ar/transferência de semente; entradas/saídas esterilizáveis por vapor.

Especificações técnicas (resumo)

• Modelo: BIOF-S Series
• Capacidade: 10–20.000 L (ofertas típicas; modelos de 5 L disponíveis)
• Construção do tanque: corpo 316L SS, jaqueta 304 SS; SIP para tanque, tubulações e filtros (100–130°C)
• Mistura: agitação mecânica superior com servo motor e regulador de velocidade; selo mecânico AD; pás multi-estágio e anteparos destacáveis; precisão de controlo ±1%
• Aeração & filtração: distribuidor anular inferior; filtro primário e esterilizante 0,01 μm; elementos de filtro esterilizáveis a vapor; ventilação máxima configurável até 2 VVM
• Controlo pH: eletrodo de vidro alta temperatura Hamilton / Mettler; intervalo 2–12 (display 0–14); precisão ±0,02; PID inteligente e alarmes
• Controlo DO: eletrodo Hamilton / Mettler; intervalo 0–100% (display 0–200%); precisão ±5%; controlo PID e registo em PC
• Controlo de temperatura: aquecimento elétrico e arrefecimento por bomba de circulação; proteção anti-dry-run e sobretemperatura; controlo PID; água de arrefecimento +5°C a 65°C ±0,2°C
• Antiespuma: dosagem por bomba peristáltica com eletrodo sensível; controlo automático tempo/proporção
• Controlo do fluxo de gás: rotâmetro ou MFC Vogtlin opcional; módulo Siemens; precisão de indicação de pressão 0,01 MPa
• Deteção de pressão: manómetro montado diretamente e sensor de precisão resistente a alta temperatura; intervalo 0–0,35 MPa
• Alimentação automática: alimentação segmentada PID (≥10 segmentos), análise de curva e armazenamento de dados

Componentes chave / Marcas

• Eletrodo pH: Hamilton / Mettler (Suíça)
• Eletrodo DO: Hamilton / Mettler (Suíça)
• PLC: Siemens (Alemanha); Ecrã tátil: MCGS
• Bomba de água termostática: WILO (Alemanha); Caixa de velocidades/motor: SEW (Alemanha)
• Conversor de frequência: BOSCH (Alemanha); MFC (opcional): Vogtlin
• Software de controlo: Bioreactek™ (China)
• Outros: Burkert, Gemi, DK, Sanlixin, Julang, Chengfeng

Dados técnicos & opções

• Polimento interno Ra 0,4; externo Ra 0,6; soldadura protegida por argão
• Partes em contacto AISI 316L; válvulas de diafragma importadas para partes molhadas; tubagem em aço polida
• SIP: esterilização totalmente automática com um clique para filtros, tanque e tubagens; amostragem/descarga esterilizáveis manualmente
• Opções: sistema CIP completo, elevação de tampa, módulo de pesagem (precisão 0,1%), controlo MFC
• Conformidade: projetado para instalações estilo GMP; soluções turnkey disponíveis
