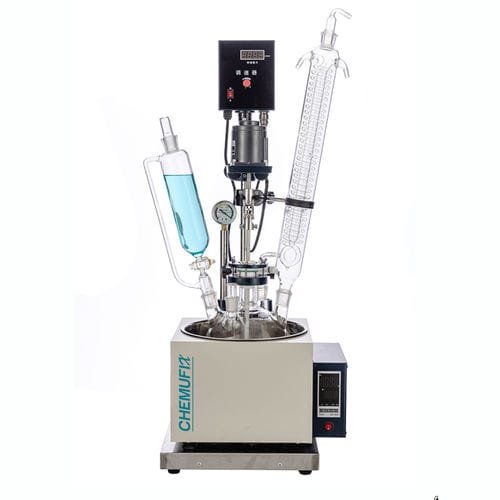

Reator de agitação mecânica (STR) VGR series

multiusopara produtos químicoscom misturador

Visão geral
A série VGR de reatores de vidro monocamada combina um sistema de agitação elétrica de velocidade constante, um banho de aquecimento e um condensador de vidro para evaporação e refluxo. Durante a operação, a cuba em aço inoxidável é aquecida pelo banho enquanto o agitador proporciona mistura controlada. Em condições de vácuo (bomba de vácuo externa necessária) a eficiência de evaporação aumenta; o vapor do solvente é condensado por um circuito de arrefecimento externo e pode ser devolvido para refluxo ou recolhido. A série requer dispositivos externos de vácuo e de arrefecimento/refluxo para formar um sistema completo.

Características

• Partes em contacto com o produto em vidro borossilicato de alto teor (coeficiente de dilatação 3,3) e PTFE para resistência química.
• Estrutura principal: chapa fria anticorrosiva pintada + liga de alumínio; cuba em aço inoxidável.
• Controlo de comutação separado para agitação e aquecimento; botão de inclinação (ON-OFF) incluído.
• Regulação electrónica contínua da velocidade com ajuste fino por botão; velocidade mostrada digitalmente na caixa de controlo.
• Banho de temperatura constante com display digital e sonda tipo K no fundo da cuba com sonda em aço inoxidável.
• Rolamentos cerâmicos e selo mecânico no eixo de agitação para reduzir desgaste e contaminação.
• Manómetro de vácuo com ponteiro para monitorização em tempo real.
• Hélice em meia-lua em AISI 304 com revestimento PTFE; eixo de agitação em 304 com luva PTFE.
• Protecção dupla por fusível para motor de agitação e aquecedor.

Especificações (modelos monocamada pequenos)

• Modelos: VGR-1S (1 L esférico), VGR-2S (2 L), VGR-3S (3 L), VGR-5S (5 L).
• Tensão/frequência: 220V/50Hz. Velocidade de agitação: 0–800 rpm (modelos pequenos). Faixa de temperatura do recipiente: -80℃ a +250℃; banho: temperatura ambiente a -180℃ (com arrefecimento adequado).
• Potência do motor de agitação: 40W–90W. Potência de aquecimento: 1,5–2 kW. Capacidade de vácuo: ~0,098 MPa (requer vácuo externo).
• Conexões: junções padrão (19#, 24#, 29#) para condensador, funis e portas de temperatura; adaptadores de recolha conforme o modelo.
• Dimensões e pesos (exemplos): tamanhos de cuba Φ245–Φ280 mm; peso líquido da máquina 18–25 kg; peso embalado 33–40 kg. Dimensões exactas variam conforme o modelo.

Especificações (resumo modelos maiores)

• Modelos: VGR-10S, VGR-20S, VGR-30S, VGR-50S, VGR-100S — capacidades 10, 20, 30, 50, 100 L.
• Material do vidro: GG-17 (borossilicato). Temperatura de reação do recipiente: -80℃ a +250℃. Velocidade de agitação até 450 rpm em modelos maiores.
• Exemplos de potência: agitação 90–250W; aquecimento 3–8 kW. Dimensões do corpo, tamanhos da cuba em inox e embalagem variam por modelo.
• Mobilidade: rodízios universais com travão. Saída de descarga a ~450 mm do solo. Número de bocas de reação frequentemente esféricas com sete bocas ou cilíndricas com seis tampas conforme o modelo.

Oficina / Imagens
Fotografias da oficina e da fábrica que ilustram montagem, inspeção e controlo de qualidade são fornecidas com o conteúdo do produto.

Especificações técnicas

• Materiais em contacto: vidro borossilicato GG-17 + PTFE.
• Agitação: rolamentos cerâmicos, vedação mecânica, pás em meia-lua revestidas a PTFE, controlo de velocidade contínuo.
• Capacidade térmica: recipiente -80℃ a +250℃; banho até RT -180℃ com arrefecimento adequado.
• Capacidade de vácuo: até ~0,098 MPa (requere dispositivo de vácuo externo).
• Condensação e refluxo: serpentina de condensação em vidro com junções padrão; circuito de arrefecimento externo recomendado.
• Segurança: dupla protecção por fusível e vedação mecânica; motor/inversor à prova de explosão opcional para aplicações perigosas.
• Capacidades disponíveis: de 1 L a 100 L na série VGR.
