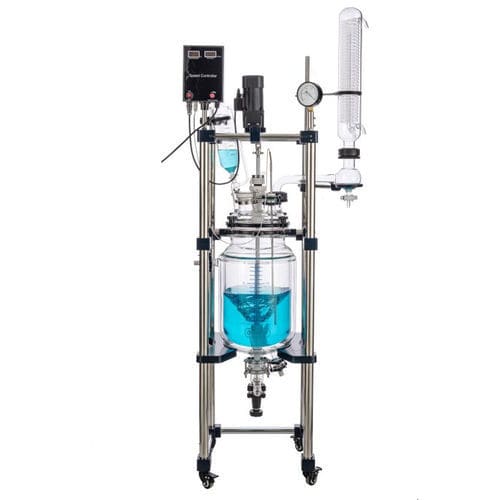

Reator de agitação mecânica (STR) VGR series

de laboratóriopara a indústria farmacêuticapara produtos químicos

Descrição curta
Reatores de vidro com jaqueta (série VGR) disponíveis em volumes efetivos de 5 L a 100 L. Construídos em Pyrex 3.3 (borossilicato), suportes em SUS 304 e vedações em PTFE; disponíveis nas configurações jaqueta (D) e tripla camada (T).

CARACTERÍSTICAS DE USO
Os reagentes ficam no vaso interno do reator de vidro de dupla/tripla parede. A jaqueta/intercamada pode ser circulada com fluido refrigerante, água ou fluido de alta temperatura para aquecer ou arrefecer materiais de forma controlada. O sistema suporta operação a vácuo ou atmosférica e velocidades de mistura variáveis. Adequado para pesquisa laboratorial, testes piloto e produção em pequena escala em química, engenharia química fina, biofarmacêutica e síntese de novos materiais. Pode ser integrado com bombas de vácuo, bombas de circulação de baixa temperatura, refrigeradores de circulação e sistemas fechados de aquecimento/resfriamento.

Fermentador de vidro
Características

• Configuração e exibição digital da temperatura para controlo preciso e operação simples.
• Vidro borossilicato de alto teor (Pyrex 3.3) com boas propriedades físico-químicas.
• Amplitude de temperatura operacional (baixas temperaturas até −80°C; características indicam até 300°C; tabela especifica −80°C a 200°C).
• Operação à pressão atmosférica ou sob vácuo (grau de vácuo inferior a 0,095 MPa em estado estático).
• Exibição digital da velocidade de mistura; controlo por variação de frequência para mistura constante (50–500 rpm).
• Método de vedação proprietário e hélice de mistura revestida em PTFE; vedações PTFE no eixo e tampa.
• Válvula de descarga resistente à corrosão sem espaço morto para drenagem eficiente.
• A intercamada (jaqueta) pode ser totalmente drenada após a reação.
• Estrutura compacta e prática adequada a ambientes de laboratório e piloto.

Especificações
Modelo | VGR-05D / VGR-05T | VGR-10D / VGR-10T | VGR-20D / VGR-20T | VGR-30D / VGR-30T | VGR-50D / VGR-50T | VGR-80D / VGR-80T | VGR-100D / VGR-100T
Volume efetivo (L) | 5 | 10 | 20 | 30 | 50 | 80 | 100
Volume da jaqueta (L) | 1,5 | 3 | 6 | 10 | 16 | 24 | 30
Área de troca térmica da jaqueta (m²) | 0,13 | 0,22 | 0,32 | 0,46 | 0,65 | 0,9 | 1,09
Área de troca do condensador (m²) | 0,12 | 0,2 | 0,3 | 0,3 | 0,3 | 0,5 | 0,5
Material da vidraria | Pyrex 3.3 para todos os modelos
Material do suporte | SUS 304 para todos os modelos
Tolerância de temperatura (°C) | -80 ~ 200 (tabela); características mencionam até 300°C
Pressão de operação (MPa) | Vácuo ou pressão atmosférica
Potência do motor (W) | 90 | 90 | 90 | 90 | 140 | 250 | 250
Ajuste de velocidade | Controle por frequência (digital) para todos os modelos
RPM | 50 ~ 500 para todos os modelos
Porta de mistura (Flange) | 50# (até VGR-50) | 60# para modelos maiores
Porta do sensor | 24# para todos os modelos
Condensador (boca) | 35# / 50# / 50# / 50# / 50# / 50# / 50#
Alimentação de líquido | 24# / 34# / 34# / 34# / 34# / 34#*2 / 34#*2
Funil de pressão constante | 29# / 40# / 40# / 40# / 40# / 40# / 40#
Alimentação sólida (Flange) | / | 80# | 80# | 80# | 80# | 95# | 95#
Interface saída/entrada | DN15 para todos os modelos
Material de vedação | PTFE (Teflon) para todos os modelos
Alimentação elétrica | 220V 50Hz para todos os modelos
Válvula de descarga | Válvula lateral sem efusão (projeto sem espaço morto)
Folga do solo | 400mm / 400mm / 370mm / 360mm / 320mm / 400mm / 350mm
Material do sensor de temperatura | Aço inoxidável revestido com flúor, dupla proteção contra corrosão
Agitador | Hélice trifólio, aço inoxidável com revestimento PTFE
Dimensões (C×L×A mm) | 460×380×1680 | 460×380×1680 | 520×520×2030 | 520×520×2150 | 570×570×2250 | 670×670×2600 | 670×670×2600
Observação | “D” indica reator de vidro com jaqueta; “T” indica reator de vidro de tripla camada

características / especificações técnicas

• Série / Nome do modelo: VGR Series
• Intervalo de volume efetivo: 5 L a 100 L
• Material da vidraria: Pyrex 3.3 (borossilicato)
• Material do suporte: Aço inoxidável SUS 304
• Vedações: PTFE (Teflon)
• Capacidade de temperatura: intervalo indicado −80°C a 300°C (tabela: −80°C a 200°C)
• Pressão: apto para vácuo ou operação atmosférica (grau de vácuo < 0,095 MPa em estado estático)
• Mistura: controlo por variação de frequência, 50–500 rpm, visualização digital da velocidade
• Alimentação: 220V 50Hz (padrão)
• Configurações: reatores de vidro com jaqueta (D) e de tripla camada (T)
