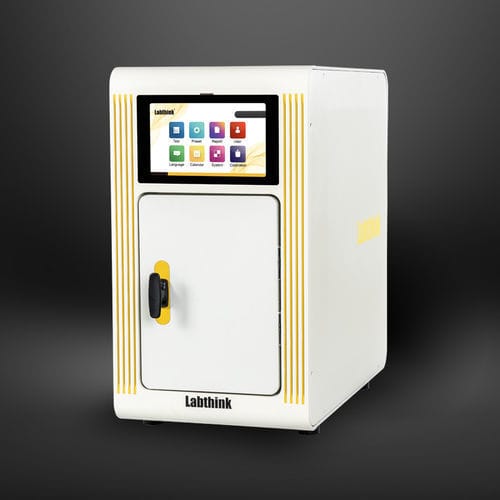

Testador de permeabilidade a gazes C401H

de permeabilidade ao vapor de águade taxa de transmissãode taxa de transmissão de vapor de água

Visão geral
O C401H é um sistema de ensaio integrado para medir a taxa de transmissão de oxigénio (OTR) e de vapor de água (WVTR), baseado num sensor coulométrico de oxigénio em nível ppb e num sensor infravermelho de vapor de água. Projetado segundo normas como ASTM D3985, ASTM F1249 e ISO 15106-2, aplica-se a filmes, embalagens, chapas e materiais similares nos sectores farmacêutico, alimentar, médico, eletrónico e industrial.

Características do produto

• Instrumento único com modos combinados OTR+WVTR, apenas OTR ou apenas WVTR.
• Uma única montagem de amostra executa ambos os ensaios, evitando contaminação e reduzindo manuseio.
• Células de ensaio independentes para filme e embalagem no mesmo gabinete para comparações diretas.

Sensor coulométrico de oxigénio

• Sensibilidade em nível ppb para limites de deteção muito baixos.
• Princípio de valor absoluto segundo ASTM D3985; sem necessidade de calibração rotineira.
• Vida útil prolongada (~3× sensores convencionais) e absorção de oxigénio 95–98%.

Sensor infravermelho de vapor de água

• Sensor infravermelho Labthink, projectado de acordo com ASTM F1249.
• Design sem consumíveis para longa duração e alarmes integrados por limite excedido.

Controlo de temperatura e humidade

• Tecnologia de circulação de ar 360° para condições de ensaio estáveis.
• Controlo automático do caudal e da temperatura do gás transportador; geração de humidade com princípio NIST.
• Sensores de alta precisão para monitorização e registo em tempo real.

Ensaios em filmes e embalagens

• Célula de dupla função para mudança rápida entre ensaios de filme e embalagem.
• Apertos automáticos garantem força uniforme e selagem fiável para resultados repetíveis.

Sistema de controlo inteligente

• Ecrã tátil de 10" de grau médico com SO de ambiente de trabalho para operação intuitiva.
• Sequências de ensaio totalmente automatizadas com gravação automática de dados e controlo de acesso multinível.
• Porta de rede para acesso externo, transferência de dados e actualizações remotas.

Gestão multi-instrumento

• Software opcional de plataforma para controlo único ou multi-host e gestão centralizada.
• Visualização em tempo real de curvas de transmissão, coeficientes, temperatura e humidade.
• Opções: rastreabilidade GMP e gestão centralizada DataShield™.

Eficiência energética

• Controlo por frequência variável e componentes de baixo consumo para reduzir o consumo energético.
• Funcionamento autónomo possível (PC opcional), diminuindo custos de instalação e exploração do laboratório.

Princípio de ensaio
A amostra pré‑tratada é fixada entre as câmaras de ensaio. Oxigénio (ou gás transportador com humidade controlada) flui de um lado e azoto de alta pureza do outro. As moléculas difundidas são transportadas ao sensor e as concentrações medidas são usadas para calcular OTR/WVTR.

Normas de referência
ASTM D3985; ASTM F1307; GB/T 19789; GB/T 31354; DIN 53380-3; JIS K7126-2-B; ASTM F1249; ISO 15106-2; GB/T 26253; JIS K7129

Aplicações de ensaio
Aplicações básicas

• Filmes: filmes plásticos, compostos, coextrudados, metalizados e compósitos alumínio/plástico.
• Embalagens: garrafas, sacos, latas, caixas e tambores em plástico, papel/compósito, vidro e metal.
• Folhas: PP, PVC, PVDC, folhas metálicas, borracha, pastilhas de silício.

Aplicações alargadas

• Tampas, componentes de LCD, backsheets solares, tubos PPR, blisters médicos, penso estéreis, invólucros de baterias.

Parâmetros técnicos (selecionados)
Área padrão: 50 cm²; Intervalo OTR: 0,01–200 cc/(m²·dia); Intervalo WVTR: 0,005–50 g/(m²·dia); Intervalo embalagem: 0,00005–1 cc/(pkg·dia); Resolução: 0,0001; Repetibilidade: OTR 0,01 cc/(m²·dia) ou 1 %; WVTR 0,005 g/(m²·dia) ou 2 %; Temperatura: 15–50 °C (±0,2 °C); Humidade: 0%, 35–90% ±2%

Especificações técnicas (selecionados)
Tamanho filme: 4,2" × 4,2" (10,6 × 10,6 cm); Espessura amostra ≤ 3 mm; Recipiente ≤ Φ100 mm × 250 mm; Gás transportador: N2 99,999% (fornecido pelo utilizador); Pressão gás ≥ 40,6 PSI / 280 kPa; Dimensões: 68 × 40 × 68 cm; Peso: 75 kg; Alimentação: 120 VAC 60 Hz ou 220 VAC 50 Hz

Opções e configuração

• Opcionais: purificador GP-02, DataShield™, sistema informático GMP, módulo CFR 21 Part 11, células adicionais, máscaras, software e PC.
• Configuração padrão: unidade principal, amostrador, massa de vácuo, tubo de poliuretano Φ4 mm.

Características técnicas

• Modelo: C401H
• Princípios de medida: sensor coulométrico de O2 (ppb) + sensor infravermelho WVTR
• Normas: ASTM D3985, ASTM F1249, ISO 15106-2 e outras listadas
