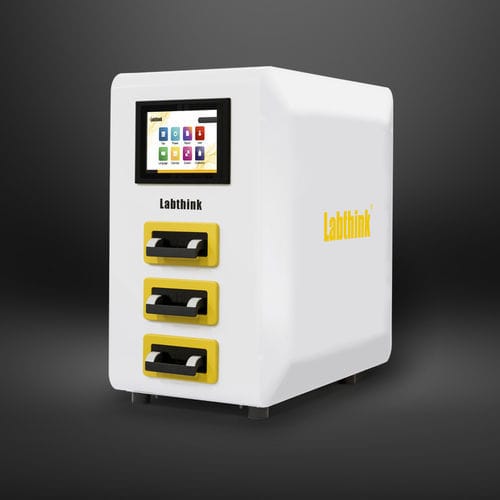

Testador de taxa de transmissão de vapor de água C403M

de taxa de transmissão de oxigêniopara embalagenspara painel solar fotovoltaico

Visão geral
O Sistema C403M Sistema de ensaio de transmissão de oxigénio/vapor de água C403M mede a taxa de transmissão de oxigénio (OTR) e de vapor de água (WVTR) em filmes, embalagens e chapas. Baseado num sensor coulométrico de oxigénio e num sensor infravermelho de vapor de água (componentes Labthink), foi concebido para cumprir normas como ASTM D3985, ASTM F1249 e ISO 15106-2 e destina-se aos sectores farmacêutico, alimentar, dispositivos médicos, químicos, fotovoltaico e eletrónico.

Características do produto

• Testes OTR e WVTR integrados num único instrumento com modos selecionáveis: combinado OTR+WVTR, apenas OTR, apenas WVTR.
• Uma única montagem da amostra executa automaticamente os testes combinados para evitar contaminação cruzada.
• Avaliação simultânea de OTR e WVTR na mesma amostra para resultados consistentes.

Sensor principal: Sensor coulométrico de oxigénio

• Sensor coulométrico a nível ppb (Labthink) para baixas limites de detecção e medição em valor absoluto segundo ASTM D3985.
• Sem necessidade de calibração de rotina; vida útil mais longa em comparação com sensores tradicionais.
• Alta eficiência de absorção de oxigénio no intervalo indicado (≈95–98%).

Sensor principal: Sensor infravermelho de vapor de água

• Sensor WVTR infravermelho Labthink projetado conforme ASTM F1249.
• Projeto não consumível para longa vida útil; alarme de excesso e proteções integradas.

Controlo de temperatura, humidade e gás

• Tecnologia de circulação de fluxo de ar a 360° para estabilidade térmica.
• Controlo automatizado do caudal e da temperatura do gás transportador durante o ensaio para maior precisão.
• Geração de humidade segundo princípios NIST e sensores de alta precisão para monitorização e registo em tempo real.
• Opção GP-02 para purificação de gás e fornecimento de azoto ultrapuro.
• Repetibilidade do sistema até 0,02 cc/(m²·day).

Design independente de três células

• Células em estilo gaveta com fixação automática da amostra para manuseio rápido e vedação segura.
• Três células independentes de 50 cm² permitem ensaios paralelos de três amostras nas mesmas condições com dados independentes.
• Aumenta a produtividade por ciclo de ensaio de dois para três amostras.

Sistema de controlo inteligente

• Ecrã tátil de 10" de grau médico com SO de desktop para operação simples.
• Sequências de ensaio totalmente automáticas com salvamento automático de dados e alertas inteligentes por múltiplos sensores.
• Funções integradas: calendário, mudança multilíngue, controlo de acesso multinível e porta de rede para acesso externo e atualizações remotas.

Gestão multi-instrumento e software

• Software de plataforma opcional para controlo centralizado de um ou vários instrumentos e gestão consolidada de dados.
• Exibição em tempo real de taxa de transmissão, coeficiente, curvas de temperatura e humidade; modos profissionais para investigação.
• Opções: rastreabilidade GMP e DataShield™ para gestão segura e centralizada de dados.

Eficiência energética e operação

• Tecnologia de controlo de frequência variável e componentes de baixo consumo para reduzir o consumo energético.
• O instrumento pode operar de forma autónoma sem um computador dedicado.
• Obtenção de dados estáveis sem sala termostatizada profissional reduz custos de infraestrutura e operação do laboratório.

Princípio de ensaio
A amostra pré-tratada é fixada entre as células. Oxigénio ou gás humidificado circula de um lado e azoto de alta pureza do outro. As moléculas difundidas são transportadas para o sensor pelo fluxo de azoto; as concentrações medidas são usadas para calcular OTR/WVTR e resultados relacionados.

Normas de referência

• ASTM D3985; ASTM F1307; GB/T 19789; GB/T 31354; DIN 53380-3; JIS K7126-2-B; YBB 00082003-2015
• ASTM F1249; ISO 15106-2; GB/T 26253; JIS K7129; YBB00092003-2015

Aplicações de ensaio (básicas / estendidas)

• Básicas — Filmes, embalagens e chapas: filmes plásticos, filmes compostos, filmes coextrudidos e metalizados, compósitos de alumínio, garrafas, sacos, latas, caixas, chapas PP/PVC/PVDC, folha metálica, pastilhas de silício.
• Estendidas — Tampas, backsheet solares, tubos (PPR), blisters médicos, depósitos de combustível de veículos, carcaças de baterias e outros componentes que requerem avaliação OTR/WVTR.

Especificações técnicas

• Modelo: C403M
• Intervalo de ensaio (área padrão 50 cm²): OTR 0.05–200 cc/(m²·day); WVTR 0.05–40 g/(m²·day)
• Área máscara 5 cm² (opcional): OTR 0.5–2000; WVTR 0.5–400
• Resolução: 0.0001 cc/(m²·day) e 0.0001 g/(m²·day)
• Repetibilidade: OTR 0.02 ou 1%; WVTR 0.02 ou 2% (o maior dos dois)
• Temperatura: 15–50 °C; flutuação ±0.2 °C
• Humidade: 0%, 35–90% ±2% RH
• Células de ensaio: 3 conjuntos (estilo gaveta, fixação automática)
• Tamanho da amostra: 4.2" × 4.2" (10.6 × 10.6 cm)
• Espessura da amostra: ≤ 120 mil (3 mm)
• Área de ensaio: 50 cm²
• Gases: N2 99.999% e O2 99.5% (fornecidos pelo utilizador)
• Pressão da fonte de gás: ≥ 40.6 PSI / 280 kPa
• Conexão: tubo metálico 1/8"
• Dimensões: 30.7" × 14.1" × 26.7" (78 × 36 × 68 cm)
• Alimentação: 120 VAC ±10% 60 Hz ou 220 VAC ±10% 50 Hz
• Peso líquido: 176 lbs (80 kg)
• Configuração padrão: unidade principal, amostrador, massa de vácuo, tubo de poliuretano Φ4 mm
• Opções: GP-02, software, computador, requisitos GMP, CFR 21 Part 11, compressor de ar, DataShield™
