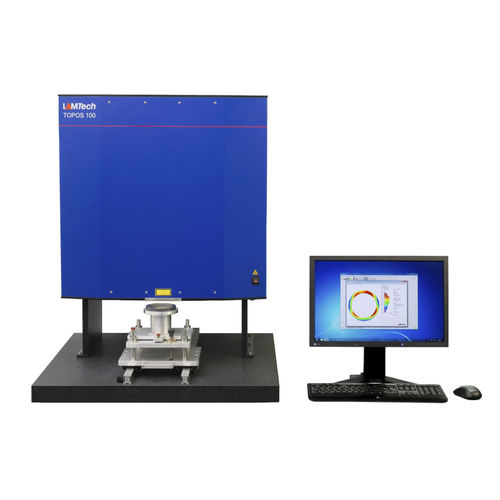

Interferômetro para medição de planeza TOPOS 100

de peças retificadasde Fizeauóptico

O TOPOS 100 é um instrumento de medição de planicidade sem contacto para superfícies fabricadas com precisão e precisão submicrónica. Os instrumentos de medição de planicidade TOPOS cumprem os requisitos para trabalhar objetivamente com ferramentas de medição para a produção e controle de qualidade de componentes sofisticados, como os utilizados, por exemplo, na injeção de combustível sistemas, bombas ou válvulas. Os interferômetros TOPOS permitem a medição de planicidade sem contato de lapidados, peças de precisão polidas e finamente acabadas. Os interferômetros TOPOS operam de acordo com o princípio da incidência de luz de pastagem. A planicidade das partes mais ásperas também pode ser medida, que não mostram mais padrão de franja com flats ópticos ou Fizeau-interferômetros. Com base no padrão de interferência, um computador calcula a planicidade do objeto de teste. Ao lado de peças polidas ou retificadas também podem ser medidas peças polidas. As peças podem consistir em diversos materiais: - metal (aço, alumínio, bronze, cobre, etc.) - cerâmica (AL2O3, SiC, SiC, SiN, etc.) - material plástico - etc. Os interferômetros podem ser colocados na linha de produção, perto da máquina de processamento. A precisão absoluta é de até 0,1µm em toda a área de medição.
