Software de interferometria ótica ISA

de mediçãopara controle de qualidadede imagem

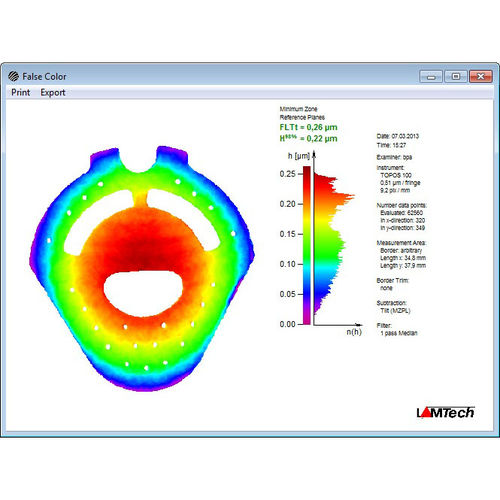

A ISA Software oferece uma ferramenta otimizada para a avaliação de interferogramas e documentação da forma das peças. O usuário recebe valores de planicidade do concreto, que tornam os resultados comparáveis e quantificáveis. A topografia de uma peça pode ser exibida nos seguintes termos: - folha de dados de medição - imagem falsa-cor - imagem em relevo - vários diagramas de linhas (por exemplo, imagens 3D, secções transversais, vistas desenvolvidas para anéis) Os parâmetros da medição, bem como um comentário multilíngue, selecionável pelo usuário, aparecem em todos os gráficos. Os parâmetros de medição específicos da peça podem ser salvos e recarregados rapidamente ao trocar os objetos de teste. Os diagramas podem ser impressos para documentação das medições. Graças ao método de medição bidimensional, até 560 x 560 pontos de medição podem ser avaliados em apenas alguns segundos. A exportação de dados para estatísticas e programas de controle de qualidade é assegurada pela gravação da série dos resultados das medições em um formato de dados CSV ou AQDEF. A planicidade é calculada de acordo com ISO/TS 12781-1 e apresentada como valor FLTt.
