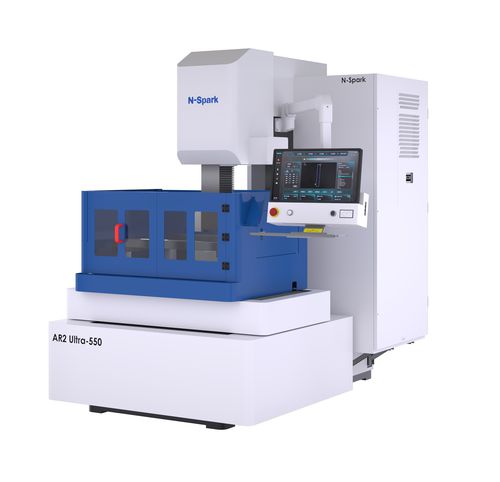

Máquina de eletroerosão a fio AR2 Ultra-550

a fiode alta precisãode precisão

Visão geral do produto
O AR2 Ultra-550 é uma máquina de eletroerosão por fio de segunda geração com movimento de passeio de fio recíproco, projetada para aplicações N-spark de fio intermédio com alta precisão. A série introduz um sistema de enfiamento totalmente automático para operação com fio recíproco, eliminando a necessidade de enfiamento manual e reduzindo a diferença de desempenho entre equipamentos para fio de latão e de molibdénio.

Categoria
Série CNC de precisão fio intermédio N-spark

Tabela do produto
Modelo: AR2 Ultra-550
Dimensões totais (mm): 2100x2000x2130
Peso total (kg): 2650
Tamanho superfície da mesa (mm): 770x585
Curso eixos XY (mm): 550x400
Curso eixos UV (mm): 70x70
Curso eixo Z (mm): 250
Max. taper de erosão: ±3º/80mm
Max. espessura de erosão (mm): 340
Tamanho tanque fluido (mm): 1020x620
Peso peça máx. (kg): 600
Tamanho peça máx. (mm): 990x660x290
Alimentação padrão: 3x380V 50Hz 1.5kVA
Teclas de função: Exibição eixos X/Y/U/V / seleção e movimento de eixo / velocidade de movimento e passo único / iniciar bomba / acionamento do fio / iniciar-parar-pausa / retorno à origem / detecção de borda-central / definir origem / retroceder meio ponto
Corrente máx. de usinagem (A): 15
Velocidade máx. de usinagem (mm²/min): 300
Melhor rugosidade (μm): Ra<0.8
Eixos controlados: 5 eixos
Controle por software: NOVICK CAM 2025

Características / especificações técnicas

• Modelo: AR2 Ultra-550
• Dimensões totais: 2100x2000x2130 mm
• Peso total: 2650 kg
• Superfície da mesa: 770x585 mm
• Curso XY: 550x400 mm
• Curso UV: 70x70 mm
• Curso Z: 250 mm
• Max. taper de erosão: ±3º/80mm
• Max. espessura de erosão: 340 mm
• Tanque de fluido: 1020x620 mm
• Peso peça máx.: 600 kg
• Tamanho peça máx.: 990x660x290 mm
• Alimentação padrão: 3x380V 50Hz 1.5kVA
• Corrente de usinagem máx.: 15 A
• Velocidade de usinagem máx.: 300 mm²/min
• Melhor rugosidade: Ra<0.8 μm
• Eixos controlados: 5 eixos
• Controle por software: NOVICK CAM 2025

Aplicações
O AR2 Ultra-550 é indicado para fabrico de moldes e matrizes de precisão, usinagem de componentes aeroespaciais e automóvel, e outras operações metálicas que exijam corte por fio de elevada precisão. O enfiamento automático aumenta a produtividade e reduz tempos de preparação em produção por lotes.

Controlo e equipamento padrão

• Controlo de 5 eixos
• Sistema de enfiamento automático para fio recíproco
• Exibição de eixos e seleção/movimento manual
• Funções de deteção de bordo e centro
• Software NOVICK CAM 2025
