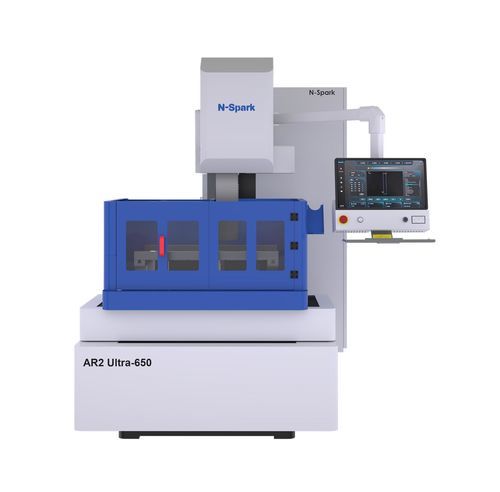

Máquina de eletroerosão a fio AR2 Ultra-650

a fiode precisãode alta produtividade

Visão geral do produto
A máquina de erosão por fio oscilante de segunda geração da série AR2 Ultra passou por um projeto abrangente, com melhorias significativas no sistema de alimentação do fio. Introduz a primeira tecnologia do setor de enfiamento totalmente automático para equipamentos de fio oscilante recíproco, eliminando o enfiamento manual e reduzindo a diferença de desempenho em relação às máquinas de corte por fio em latão ou molibdênio. Esse sistema de enfiamento automático aumenta a produtividade, a repetibilidade e a comodidade do operador para usinagem de matrizes e componentes de precisão.

Categoria
Série N-spark fio intermédio CNC de precisão

Tabela técnica
Model | Unidade | AR2 Ultra-650
Dimensões totais | mm | 2110×2210×2170
Peso total | kg | 3000
Tamanho superfície da mesa | mm | 910×664
Curso eixo XY | mm | 650×500
Curso eixo UV | mm | 70×70
Curso eixo Z | mm | 250
Max. conicidade de erosão | | ±3º/80mm
Max. espessura de erosão | mm | 340
Tamanho do tanque de fluido de trabalho | mm | 1140×810
Peso máximo da peça | kg | 700
Tamanho máximo da peça | mm | 1110×780×280
Potência padrão | | 3×380V 50Hz 1.5kVA
Teclas de função | | Exibição dos eixos X/Y/U/V; seleção e movimento de eixos; velocidade de movimento e single; iniciar bomba; acionamento do fio; iniciar-parar-pausa; retornar à origem; busca de borda; busca de centro; definir origem; retroceder meio ponto
Corrente máxima de usinagem | A | 15
Velocidade máxima de usinagem | mm²/min | 300
Melhor rugosidade | μm | Ra<0.8
Eixos controlados | | 5 eixos
Controle de software | | NOVICK CAM 2025

Características / especificações técnicas

• Model: AR2 Ultra-650
• Dimensões totais (mm): 2110×2210×2170
• Peso total (kg): 3000
• Tamanho superfície da mesa (mm): 910×664
• Curso eixos XY (mm): 650×500
• Curso eixos UV (mm): 70×70
• Curso eixo Z (mm): 250
• Max. conicidade de erosão: ±3º/80mm
• Max. espessura de erosão (mm): 340
• Tamanho do tanque de fluido de trabalho (mm): 1140×810
• Peso máximo da peça (kg): 700
• Tamanho máximo da peça (mm): 1110×780×280
• Potência padrão: 3×380V 50Hz 1.5kVA
• Corrente máxima de usinagem (A): 15
• Velocidade máxima de usinagem (mm²/min): 300
• Melhor rugosidade (μm): Ra<0.8
• Eixos controlados: 5 eixos
• Controle de software: NOVICK CAM 2025
• Teclas de função: Exibição dos eixos X/Y/U/V; seleção e movimento de eixos; velocidade de movimento e single; iniciar bomba; acionamento do fio; iniciar-parar-pausa; retornar à origem; busca de borda; busca de centro; definir origem; retroceder meio ponto
