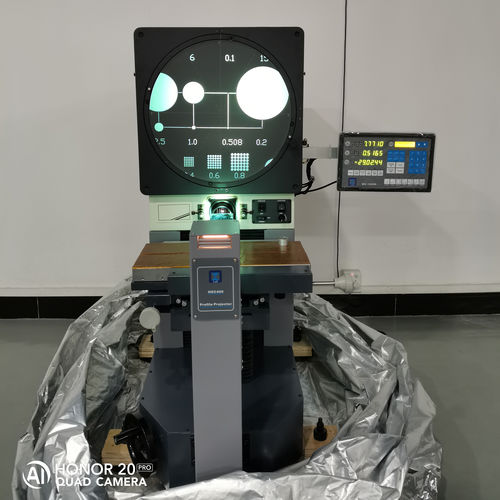

Nome: - Comparador Óptico Horizontal(HOC400)
Modelo: - HOC400
Especificação
- Tamanho da tela para o Comparador Óptico Horizontal: ¢400mm com 4 clipes de filme
- Eixo Travel-X.Z: 250mm*150mm
- Viagem-Y: 100mm
- Dimensão do palco: 450mm*200mm
- Capacidade de carga de palco: 30kg
- Peso líquido: 240kg
- Lente de objeto:5x.10x.20x.50x.100x. (padrão 10x), refletor acoplado
- Precisão de ampliação: 0,08% de contorno, 0,12% de superfície
- Iluminação de transmissão: lâmpadas de halogéneo de 24v/150w para contorno
- Iluminação por reflexão: lâmpadas halógenas de 21v/150w para superfície (pares de fibras ópticas)
- Fonte de alimentação: AC110-120v, 200-240v, monofásico 50/60Hz
- Escala-X linear. Eixo Y: resolução de 0,5µm
- Medição de ângulos: 0.01°ou 1′resolution
- Precisão: (2,5+L/150)µm, L = comprimento da peça de trabalho medida ( unidade: mm)
- Repetibilidade: 0.003mm
- Transmissão: guia linear, encaixa em movimento rápido
- Leitura digital: Contador de metrologia com saída RS-232C
Características
- Tendência
- Conversão MM/INCH
- Conversão ABS/INC
- Ajuste de zero
- 1/2 cálculo
- 0° 90° 270° 360° conversão
- Compensação linear
- Saída RS-232C
- Medição geométrica
---
