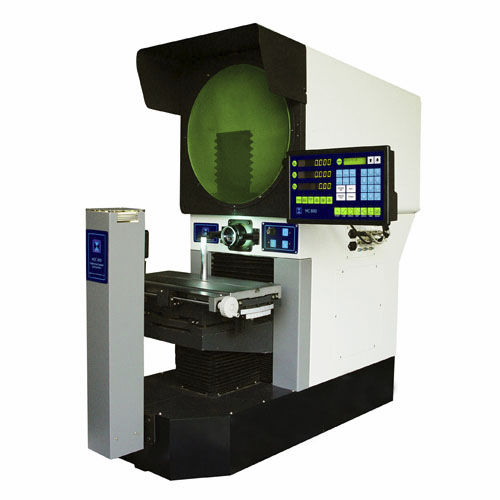

Projetor de perfil digital 5 - 100X, ø 400 mm | HOC400

horizontal

O projetor de perfil de bancada horizontal pode ser usado para inspeção de superfícies e contorno de itens variados como came, rosca, engrenagens, fresas, etc., Adequado para laboratórios de pesquisa e instituições de ensino. A tela do comparador ótico horizontal é de 400 mm de diâmetro com quatro clipes de filme e pesa 240 kg. O palco mede 450 mm x 200 mm e tem uma capacidade de carga de 30 kg. O percurso no eixo X.Z é de 250 mm x 150 mm e no eixo Y é de 100 mm. O eixo X.Y tem uma escala linear com resolução de 0,5µm A lente do objeto vem em tamanhos diferentes como 5x, 10x, 20x, 50x e 100x (10x é padrão) com um refletor acoplado. A precisão da ampliação é de 0,08% para contornos e 0,12% para superfícies. A iluminação de transmissão é fornecida por lâmpadas halógenas de 24 V, 150 W para contornos e iluminação de reflexão é por lâmpadas similares, 21 V, 150W para superfícies (pares de iluminação de fibra óptica). 110-120 ou 200-240 V, tensão monofásica 50/60Hz pode ser utilizada para potência. Os ângulos podem ser medidos com uma resolução de 0,01° ou 1′. A precisão é de ±(2,5+L/150)µm onde L é o comprimento da peça de trabalho em mm. Dá repetibilidade de 0,003mm. Equipado com transmissão de guia linear para facilitar o movimento rápido. A leitura digital se realiza através de um visualizador DC3000 com saída RS232.
