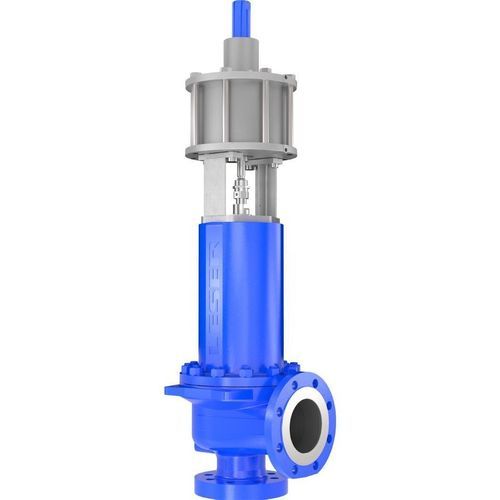

Amplificador pneumático de volume de pressão 712

Visão geral do produto
Sistema de carregamento suplementar projetado para permitir que sistemas protegidos e válvulas de segurança operem mais próximos da pressão permissível de operação (PB), possibilitando operação contínua até 97% da pressão de ajuste. O sistema reduz perda de meio, encurta os tempos de abertura e fechamento da válvula, diminui emissões sonoras e evita o 'simmering' antes da atuação da válvula de segurança.

Principais benefícios

• Aumenta a produtividade do processo ao permitir operação até 97% da pressão de ajuste (PB)
• Menor perda de meio durante a atuação da válvula de segurança devido a tempos de abertura/fechamento mais curtos
• Redução das emissões sonoras pela ciclagem mais rápida da válvula
• Estanquidade completa até a pressão de ajuste; a válvula de segurança permanece vedada em picos de pressão abaixo da pressão de ajuste
• Menor desgaste da válvula de segurança ao eliminar o simmering antes da resposta

Aplicações e indústrias

• Química e petroquímica
• Energia e centrais
• Celulose e papel
• Produção de ureia e fertilizantes

Solução ideal para

• Operação até 97% da pressão de ajuste
• Garantir estanquidade completa até a pressão de ajuste
• Sistemas com contrapressões também >50%

Dados técnicos (tabela)
Pressão de ajuste (segundo CE): 0,1 - 250 barg | 1,5 - 3.626 psig
Pressão de ajuste (segundo ASME): 0,1 - 250 barg | 1,5 - 3.626 psig
Temperatura (segundo CE): -40 - 550 °C | -40 - 1.022 °F
Temperatura (segundo ASME): -40 - 538 °C | -40 - 1.000 °F
Capacidade: orifício D - T
Conexões DIN EN 1092: DN 25 - DN 400
Conexões ASME B16.5: NPS 1 a NPS 16
Classe da flange de entrada DIN EN 1092: PN 10 - PN 400
Classe da flange de entrada ASME B16.5: Class 150 - Class 2500
Material do corpo: 0.6025, 0.7043, 1.0619, 1.4408, 1.7357 | Gr. 60-40-18, SA 216 WCB, SA 351 CF8M, SA 217 WC6, SA 352 LCB, SA 351 CF3M, SA 995 Gr 4A CD3MN (Duplex), SA 494 M35-1 (Monel), SA 494 CX2MW (Hastelloy)
Diâmetro de passagem mínimo d₀: 14 - 295 mm | 0.55 - 11.61 in
Área de passagem mínima A₀: 154 - 68.347 mm² | 0.239 - 105.938 in²
Material do fole: Aço inoxidável, INCONEL® 625LCF
Junta do assento: Vedação macia, Metálica, Placa de vedação

Características / especificações técnicas

• Pressão de ajuste (CE): 0,1 - 250 barg | 1,5 - 3.626 psig
• Pressão de ajuste (ASME): 0,1 - 250 barg | 1,5 - 3.626 psig
• Temperatura (CE): -40 - 550 °C | -40 - 1.022 °F
• Temperatura (ASME): -40 - 538 °C | -40 - 1.000 °F
• Capacidade: orifício D - T
• Conexões (DIN EN 1092): DN 25 - DN 400
• Conexões (ASME B16.5): NPS 1 a NPS 16
• Classe de flange de entrada (DIN EN 1092): PN 10 - PN 400
• Classe de flange de entrada (ASME B16.5): Class 150 - Class 2500
• Material do corpo: múltiplas opções incluindo 0.6025, 0.7043, 1.0619, 1.4408, 1.7357 e graus AS/SA (ex. SA 216 WCB, SA 351 CF8M, SA 217 WC6, SA 352 LCB, SA 351 CF3M, SA 995 Gr 4A CD3MN (Duplex), SA 494 M35-1 (Monel), SA 494 CX2MW (Hastelloy))
• Diâmetro de passagem mínimo d₀: 14 - 295 mm | 0.55 - 11.61 in
• Área de passagem mínima A₀: 154 - 68.347 mm² | 0.239 - 105.938 in²
• Material do fole: Aço inoxidável, INCONEL® 625LCF
• Junta do assento: Vedação macia, Metálica, Placa de vedação
