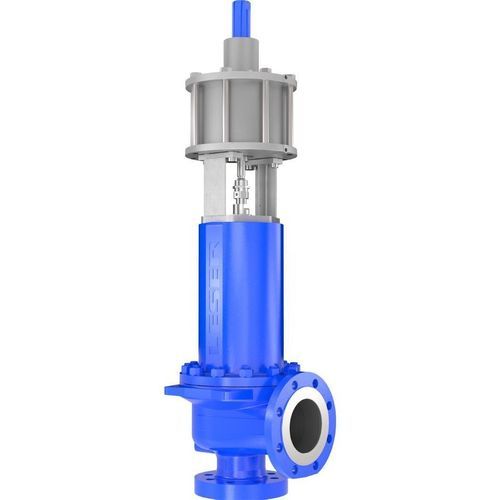

Sistema de carregamento pneumático 714

Descrição do produto
Sistema suplementar de carregamento eletro-pneumático projetado para operação segura até 97% da pressão máxima permissível (PB). O Tipo 714 permite controlo preciso da carga sobre a válvula de segurança para minimizar fugas, ruído e desgaste, mantendo a estanqueidade completa até à pressão definida. Adequado para instalações industriais que exigem proteção contra sobrepressão e maior disponibilidade operacional.

Benefícios principais

• Permite operar mais próximo da pressão definida (até 97% PB), aumentando a produtividade do processo
• Reduz a perda de meio ao encurtar os tempos de abertura e fecho das válvulas de segurança
• Reduz as emissões de ruído devido à ação mais rápida das válvulas
• Assegura estanqueidade completa até à pressão definida, mesmo durante picos de pressão abaixo do ponto de ajuste
• Reduz o desgaste da válvula de segurança evitando o “simmering” antes da atuação

Aplicações e setores

• Indústria química
• Energia e centrais
• Indústria de celulose e papel
• Produção de ureia e fertilizantes

Solução ideal para

• Operação até 97% da pressão definida
• Manutenção de estanqueidade completa à pressão definida
• Sistemas com contrapressão superior a 50%

Características técnicas Tipo 714 (tabela)
Pressão de ajuste (segundo CE): 0,1 - 200 barg | 1,5 - 2.900 psig
Pressão de ajuste (segundo ASME): 0,1 - 250 barg | 1,5 - 2.900 psig
Temperatura (segundo CE): -40 - 550 °C | -40 - 1.022 °F
Temperatura (segundo ASME): -40 - 550 °C | -40 - 1.000 °F
Capacidade: Orifício D - T
Conexões DIN EN 1092: DN 25 - DN 400
Conexões ASME B16.5: NPS 1 a NPS 16
Classe de flange entrada DIN EN 1092: PN 10 - PN 400
Classe de flange entrada ASME B16.5: Class 150 - Class 2500
Material do corpo: 0.6025, 0.7043, 1.0619, 1.4408, 1.7357 | Gr. 60-40-18, SA 216 WCB, SA 351 CF8M, SA 217 WC6, SA 352 LCB, SA 351 CF3M, SA 995 Gr 4A CD3MN (Duplex), SA 494 M35-1 (Monel), SA 494 CX2MW (Hastelloy)
Diâmetro de fluxo mais estreito d₀: 14 - 295 mm | 0.55 - 11.61 in
Área de fluxo mais estreita A₀: 154 - 68347 mm² | 0.239 - 105.938 in²
Material do fole: Aço inoxidável, INCONEL® 625LCF
Junta do assento: Vedação macia, Metálica, Placa de vedação

Especificações técnicas

• Pressão de ajuste (CE): 0,1 - 200 barg | 1,5 - 2.900 psig
• Pressão de ajuste (ASME): 0,1 - 250 barg | 1,5 - 2.900 psig
• Temperatura (CE): -40 - 550 °C | -40 - 1.022 °F
• Temperatura (ASME): -40 - 550 °C | -40 - 1.000 °F
• Capacidade: Orifício D - T
• Conexões (DIN EN 1092): DN 25 - DN 400
• Conexões (ASME B16.5): NPS 1 a NPS 16
• Classe de flange entrada (DIN EN 1092): PN 10 - PN 400
• Classe de flange entrada (ASME B16.5): Class 150 - Class 2500
• Material do corpo: 0.6025, 0.7043, 1.0619, 1.4408, 1.7357; Gr. 60-40-18, SA 216 WCB, SA 351 CF8M, SA 217 WC6, SA 352 LCB, SA 351 CF3M, SA 995 Gr 4A CD3MN (Duplex), SA 494 M35-1 (Monel), SA 494 CX2MW (Hastelloy)
• Diâmetro de fluxo mais estreito d₀: 14 - 295 mm | 0.55 - 11.61 in
• Área de fluxo mais estreita A₀: 154 - 68347 mm² | 0.239 - 105.938 in²
• Material do fole: Aço inoxidável, INCONEL® 625LCF
• Junta do assento: Vedação macia, Metálica, Placa de vedação
