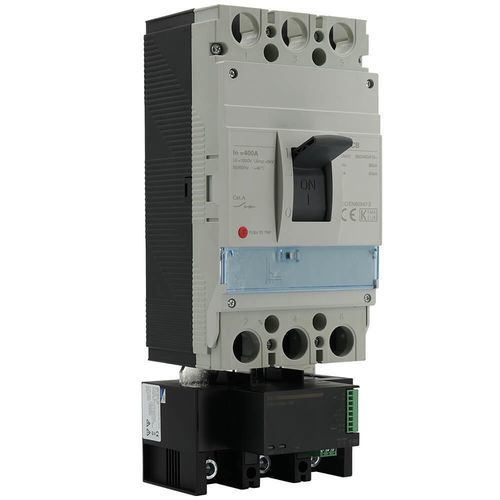

Disjuntor em caixa moldada MAD-400A1-DIR

termomagnéticointeligente

Solução de medição tudo-em-um integrada sob o disjuntor moldado, a gama MAD oferece vantagens únicas em termos de simplicidade de instalação, redução de componentes e riscos de manutenção: - Medições: A unidade permite uma análise completa dos circuitos elétricos em trifásico ou tetrafásico: - ➞ Medições instantâneas: Tensões simples e compostas, corrente por fase e neutro, potência ativa, reativa, aparente, frequência, fator de potência - ➞ Medições de energia: Ativa e reativa (positiva e negativa), aparente, reativa 4 quadrantes - ➞ Qualidade: Desequilíbrio de tensão e corrente, taxas de distorção e conteúdo harmônico até a 31ª ordem - Precisão: Classe 0.5 para a medição de energia ativa - Elétrico: Alimentação auxiliar 80 … 270 VAC - Integração: A unidade conecta-se diretamente aos terminais de saída das 3 fases do disjuntor moldado. Atua como uma extensão do disjuntor. As dimensões da carcaça garantem perfeita compatibilidade com os disjuntores dos principais fabricantes, de calibre 400A e 630A. - Comunicação: Modbus RTU via porta RS485 - Entradas e saídas: A unidade de medição está equipada com 2 entradas digitais e 1 saída de relé programável - Controle de circuito e alarmes: O relé é programável para o limiar mínimo ou máximo de corrente, tensão, potência, desequilíbrio de fase, etc., permitindo: - ➞ Proteção dos circuitos elétricos - ➞ Funções de alarme em caso de falha ou sinal inadequado - ➞ Desligamento automático em caso de sobrecarga - Feedback de status dos circuitos elétricos: As 2 entradas digitais permitem monitorar o status dos circuitos auxiliares ou dispositivos e alertar em caso de falha ou interrupção do circuito - Registro de dados: Os índices de energia e potência são registrados em uma frequência programável (a partir de 1 minuto). Os dados podem ser visualizados via software e exportados em formato .csv - Supervisão: Monitoramento remoto das medições via Modbus, com software de terceiros ou o software gratuito fornecido. Para monitoramento local, displays embutidos opcionais para portas de armários estão disponíveis em dois formatos, conectados às unidades via um único cabo RJ12 - Redução de custos: - ➞ Economia de componentes: Em comparação com uma instalação tradicional, uma unidade de medição MAD integrada elimina a necessidade de: - Transformadores de corrente externos - Disjuntores ou porta-fusíveis para tomadas de tensão - Cabos de conexão - ➞ Economia de tempo: Instalação mais rápida devido a menos componentes - Redução de manutenção: O design "tudo-em-um" evita riscos de falha em componentes auxiliares, cabos de conexão e pontos de conexão - Conformidade: CE, RoHS, REACh - Normas aplicáveis: IEC61557-12, GB/T 22264.7, IEC61326-1, IEC61010-1 - Produtos associados: - MAD-D72: Display 72×72 mm - MAD-D96: Display 96×96 mm - Cabos RJ12 para conectar o display à unidade de medição - Especificações técnicas: - Medição: Trifásico/tetrafásico, tensões, correntes, potência, frequência, fator de potência, energia, harmônicos até a 31ª ordem - Precisão: Classe 0.5 para energia ativa - Alimentação auxiliar: 80–270 VAC - Entradas/saídas: 2 entradas digitais, 1 saída de relé programável - Comunicação: Modbus RTU (RS485) - Conformidade: CE, RoHS, REACh - Normas: IEC61557-12, GB/T 22264.7, IEC61326-1, IEC61010-1 - Calibres de disjuntor compatíveis: 400A, 630A
