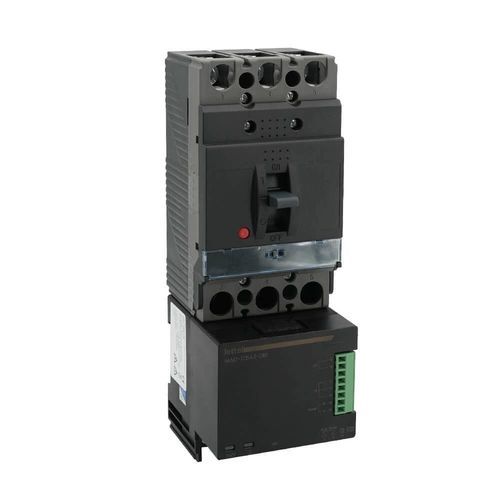

Disjuntor em caixa moldada MAD series

termomagnéticode correntede fase

Solução de medição tudo-em-um integrada sob o disjuntor de caixa moldada, a gama MAD oferece vantagens únicas em termos de simplicidade de instalação, redução de componentes e riscos de manutenção: - Medições: A unidade permite uma análise completa de um circuito elétrico em trifásico ou tetrafásico: - Medições instantâneas: Tensões simples e compostas, corrente por fase e neutro, potência ativa, reativa, aparente, frequência, fator de potência - Medições de energia: Ativa e reativa (positiva e negativa), aparente, reativa de 4 quadrantes - Qualidade: Desequilíbrios U e I, taxas de distorção e conteúdo harmônico U e I até a 31ª ordem - Precisão: Classe de medição de energia ativa 0.5 - Elétrico: Fonte de alimentação auxiliar 80 … 270 VAC - Integração: A carcaça conecta-se diretamente aos terminais de saída das 3 fases do disjuntor de caixa moldada. Atua como uma extensão do disjuntor. As dimensões da carcaça permitem uma compatibilidade perfeita com os disjuntores dos principais fabricantes de 63A, 125A, 160A e 250A. - Comunicação: Modbus RTU via porta RS485 - Entradas e saídas: A unidade de medição está equipada com 2 entradas digitais e 1 saída de relé programável - Controle de circuito e alarmes: O relé é programável ao atingir limites mínimos ou máximos de corrente, tensão, potência, desequilíbrio de fase, etc., permitindo: - proteger os circuitos elétricos - realizar funções de alarme em caso de falha ou sinal inadequado - realizar desligamento automático em caso de sobrecarga - Feedback de status dos circuitos elétricos: As 2 entradas digitais permitem monitorar o status dos circuitos ou dispositivos auxiliares e alertar em caso de falha ou interrupção do circuito - Registro de dados: Os índices de energia e potência são registrados em uma frequência programável em passos de 1 minuto. Os dados registrados podem ser visualizados via software e exportados em formato .csv - Supervisão: Consulta remota das medições via Modbus, em software de terceiros ou no software gratuito fornecido. Para consulta local, displays embutidos para portas de armários estão disponíveis como opções. Oferecidos em 2 formatos diferentes, conectam-se às unidades via um único cabo RJ12 - Redução de custos: - Economia de componentes: Em comparação com uma instalação tradicional, uma unidade de medição MAD integrada elimina a necessidade de: - Transformadores de corrente externos - Disjuntores ou porta-fusíveis para proteger as tomadas de tensão - Cabos de conexão - Economia de tempo: Instalação mais rápida devido a menos componentes - Redução de manutenção: O design "tudo-em-um" evita riscos de falha em componentes auxiliares, cabos de conexão e pontos de conexão - Conformidade: CE, RoHS, REACh - Normas aplicáveis: IEC61557-12, GB/T 22264.7, IEC61326-1, IEC61010-1 - Produtos associados: Compatível com: - MAD-D72: Display 72×72 mm - MAD-D96: Display 96×96 mm - Cabos RJ12 para conectar o display à unidade de medição - Características técnicas / especificações: - Unidade de medição integrada para disjuntor de caixa moldada - Faixas de corrente: 63A, 125A, 160A, 250A - Fonte de alimentação auxiliar: 80–270 VAC - Comunicação: Modbus RTU (RS485) - 2 entradas digitais, 1 saída de relé programável - Classe de medição de energia ativa: 0.5 - Conformidade: CE, RoHS, REACh - Normas: IEC61557-12, GB/T 22264.7, IEC61326-1, IEC61010-1
