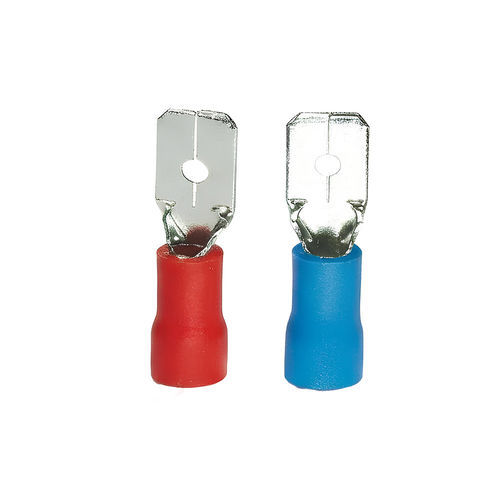

Terminal de cabo macho DIT5 series

isoladoem PVC

Apresentação
Os terminais Faston macho pré-isolados permitem conexões elétricas rápidas e seguras em tomadas Faston fêmea. O isolamento integrado em PVC protege contra curtos-circuitos e contactos acidentais.

Características

• Físicas:
  • Material: cobre eletrolítico estanhado
  • Manguito isolante: PVC
  • Embalagem: saco com 100 peças
  • Cor vermelho – secção de cabo: 0,5 – 1,5 mm²
  • Cor azul – secção de cabo: 1,5 – 2,5 mm²
• Corrente máxima:
  • Vermelho: 10A
  • Azul: 15A
• Vantagens:
  • Ligação rápida e simples sem parafusos ou solda
  • Facilmente desmontável para manutenção ou substituição
  • Excelente condutividade devido ao cobre estanhado
  • Maior resistência à corrosão e oxidação
  • Isolamento PVC integrado para segurança e protecção
  • Economia de tempo na fiação e instalação

Funcionalidades
Os terminais Faston macho pré-isolados permitem ligações elétricas rápidas e seguras em terminais Faston fêmea, garantindo contacto óptimo. O isolamento integrado em PVC protege contra curtos-circuitos e contacto acidental.

Aplicações
Utilizados em ambientes industriais, comerciais e residenciais: quadros elétricos, equipamentos eletromecânicos, chicotes de cabos, operações de manutenção e reparação. Ideais para substituição ou extensão de circuitos existentes.

Conselhos de utilização

• Escolher a secção de cabo adequada para garantir uma ligação óptima
• Utilizar um alicate de cravar adequado para uma cravagem homogénea e segura
• Inserir completamente o terminal na tomada Faston para assegurar um bom contacto
• Verificar regularmente o estado do isolamento em PVC e a fixação da ligação, especialmente em ambientes sujeitos a vibrações
• Respeitar a corrente máxima admissível indicada para cada secção de cabo

Variantes e códigos de encomenda
Código | Cor | Secção de cabo | Corrente máx. | Dimensão da lâmina | Stock
DIT5-2.8-8R | Vermelho | 0,5 – 1,5 mm² | 10A | 2,8 x 0,8 mm | instock
DIT5-4.8-5R | Vermelho | 0,5 – 1,5 mm² | 10A | 4,75 x 0,5 mm | instock
DIT5-6.3-8R | Vermelho | 0,5 – 1,5 mm² | 10A | 6,35 x 0,8 mm | instock
DIT5-4.8-8R | Vermelho | 0,5 – 1,5 mm² | 10A | 4,75 x 0,8 mm | instock
DIT5-4.8-5B | Azul | 1,5 – 2,5 mm² | 15A | 4,75 x 0,5 mm | instock
DIT5-4.8-8B | Azul | 1,5 – 2,5 mm² | 15A | 4,75 x 0,8 mm | instock
DIT5-6.3-8B | Azul | 1,5 – 2,5 mm² | 15A | 6,35 x 0,8 mm | instock

Documentos
Ficha do produto: Terminais e bainhas (PDF, 2.2 MB) disponível para download.

Especificações técnicas

• Material: cobre eletrolítico estanhado
• Isolamento: PVC integrado
• Embalagem: saco com 100 peças
• Cores e secções: vermelho (0,5–1,5 mm²), azul (1,5–2,5 mm²)
• Corrente máxima: vermelho 10A, azul 15A
• Dimensões da lâmina (exemplos): 2,8 x 0,8 mm; 4,75 x 0,5 mm; 4,75 x 0,8 mm; 6,35 x 0,8 mm
• Aplicações: quadros, chicotes, equipamentos eletromecânicos, manutenção
• Vantagens: boa condutividade, resistência à corrosão, desmontabilidade, economia de tempo na instalação
