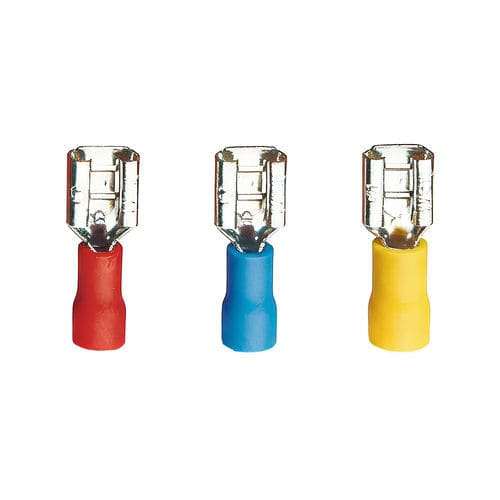

Terminal de cabo fêmea DIT6 series

isoladoem cobrede PVC

Apresentação
Terminais Faston fêmea pré‑isolados em cobre eletrolítico estanhado com luva isolante em PVC, fornecidos em sacos de 100 unidades. Projetados para ligações rápidas, removíveis e fiáveis em linguetas Faston macho, adequados a instalações industriais, comerciais e residenciais.

Características

• Material: cobre eletrolítico estanhado
• Isolamento: luva em PVC
• Embalagem: saco de 100 unidades
• Vermelho – secção de cabo: 0,5–1,5 mm²
• Azul – secção de cabo: 1,5–2,5 mm²
• Amarelo – secção de cabo: 4–6 mm²

Corrente máxima

• Vermelho: 10 A
• Azul: 15 A
• Amarelo: 24 A

Vantagens

• Ligação rápida sem parafusos nem solda
• Removível para manutenção ou substituição
• Boa condutividade graças ao cobre estanhado
• Resistência à corrosão e oxidação
• Luva PVC integrada reduz risco de curto‑circuito e contacto acidental
• Simplifica o cabeamento e reduz o tempo de montagem

Função
Os terminais Faston fêmea asseguram um contacto elétrico estável com as linguetas Faston macho. O desenho garante retenção segura da lingueta e proteção contra curtos‑circuitos através da luva PVC integrada.

Aplicações
Adequados para quadros elétricos, equipamentos eletromecânicos, chicotes e instalações industriais, comerciais e residenciais que exigem terminações rápidas e fiáveis.

Recomendações de uso

• Selecionar a secção de cabo apropriada para garantir contacto ótimo
• Utilizar uma ferramenta de crimpagem adequada para garantir crimpagem uniforme
• Inserir completamente o terminal na lingueta Faston para assegurar contacto fiável
• Verificar o estado do isolamento PVC e a fixação da ligação em ambientes com vibração
• Respeitar a corrente máxima admissível para cada secção de cabo

Variantes e códigos de encomenda
Código | Cor | Secção de cabo | Corrente máx. | Dimensão da lingueta | Disponibilidade
DIT6-2.8-5R | Vermelho | 0,5–1,5 mm² | 10 A | 2,8 x 0,5 mm | em stock
DIT6-2.8-8R | Vermelho | 0,5–1,5 mm² | 10 A | 2,8 x 0,8 mm | em stock
DIT6-4.8-5R | Vermelho | 0,5–1,5 mm² | 10 A | 4,75 x 0,5 mm | em stock
DIT6-4.8-8R | Vermelho | 0,5–1,5 mm² | 10 A | 4,75 x 0,8 mm | em stock
DIT6-6.3-8R | Vermelho | 0,5–1,5 mm² | 10 A | 6,35 x 0,8 mm | em stock
DIT6-2.8-5B | Azul | 1,5–2,5 mm² | 15 A | 2,8 x 0,5 mm | em stock
DIT6-2.8-8B | Azul | 1,5–2,5 mm² | 15 A | 2,8 x 0,8 mm | em stock
DIT6-4.8-5B | Azul | 1,5–2,5 mm² | 15 A | 4,75 x 0,5 mm | em stock
DIT6-4.8-8B | Azul | 1,5–2,5 mm² | 15 A | 4,75 x 0,8 mm | em stock
DIT6-6.3-8B | Azul | 1,5–2,5 mm² | 15 A | 6,35 x 0,8 mm | em stock
DIT6-6.3-8Y | Amarelo | 4–6 mm² | 24 A | 6,35 x 0,8 mm | em stock
DIT6-9.4-1.2Y | Amarelo | 4–6 mm² | 24 A | 9,4 x 1,2 mm | em stock

Especificações técnicas

• Material: cobre eletrolítico estanhado
• Isolamento: luva PVC integrada
• Embalagem: saco de 100 unidades
• Cores e secções: vermelho (0,5–1,5 mm²), azul (1,5–2,5 mm²), amarelo (4–6 mm²)
• Correntes máximas correspondentes: vermelho 10 A, azul 15 A, amarelo 24 A
• Dimensões da lingueta (exemplos por variante): 2,8 x 0,5 mm / 2,8 x 0,8 mm / 4,75 x 0,5 mm / 4,75 x 0,8 mm / 6,35 x 0,8 mm / 9,4 x 1,2 mm
